Products (주)사나이시스템은 디스플레이 패널의 특성 해석에 필요한 다양한 시뮬레이션 소프트웨어를 제공하고 있습니다.

    TechWiz LCD

    TechWiz Series
    • TechWiz LCD 1D
      TechWiz LCD 1D 는 1차원 LCD 시뮬레이션 소프트웨어입니다. 광학 필름 설계 및 컬러 분석을 위한 1차원 액정 거동 해석, 투과율/반사율 해석, 편광 해석 등의 기능을 제공합니다.
    • TechWiz LCD 2D
      TechWiz LCD 2D는 2차원 LCD 시뮬레이션 소프트웨어입니다. 마스크 레이아웃을 기반으로 2차원 구조를 생성하고, 1차원 해석이 불가능한 횡전계 모드(IPS, FFS, PVA) 시뮬레이션에 효과적입니다.
    • TechWiz LCD 3D
      TechWiz LCD 3D는 3차원 LCD 시뮬레이션 소프트웨어입니다. 마스크 레이아웃과 적층 공정 정보를 이용하여 실제 구조와 동일한 3차원 구조를 생성합니다. LCD 패널의 최적 설계 및 불량 분석을 위해 액정 거동에 따른 광학적, 전기적 특성을 확인할 수 있습니다.
    • TechWiz OLED
      TechWiz OLED는 1차원 OLED 광학 시뮬레이션 소프트웨어입니다. 최적화된 OLED 소자 제작을 위해 미세 공진 효과(Micro-cavity)를 고려한 OLED 발광 효율 시뮬레이션을 수행할 수 있습니다.
    TechWiz DB

    TechWiz DB는 시뮬레이션에 필요한 데이터베이스를 구축하고 관리하는 프로그램으로서, 물질 정보를 추가 · 수정 저장하고
    장비(AxoScan, EZContrast, Spectrometers)로 부터 측정된 데이터의 직접 입력과 분석 기능을 제공하는 통합 데이터베이스 관리 프로그램입니다.

    주요 특징
    • 다양한 데이터베이스의 생성 및 관리 - Material / Layer / Light Source / Signal / Gamma Curve / TFT Model
    • 멀티도메인과 칼라 필터의 스펙트럼 데이터 관리
    • AxoScan 장비에서 측정한 데이터를 분석할 수 있는 Two Axes Analysis 기능 제공
    • Retardance 데이터를 XY Map 형태로 제공
    • Mueller 행렬 변환 및 분해 기능 제공 - Depolarization / Retardation / Diattenuation
    • AxoScan / EZContrast / Spectrometer에서 측정한 데이터 입력 및 계산 활용 기능
    • TechWiz LCD 2D와 3D에서 출력한 액정 프로파일을 변환 기능

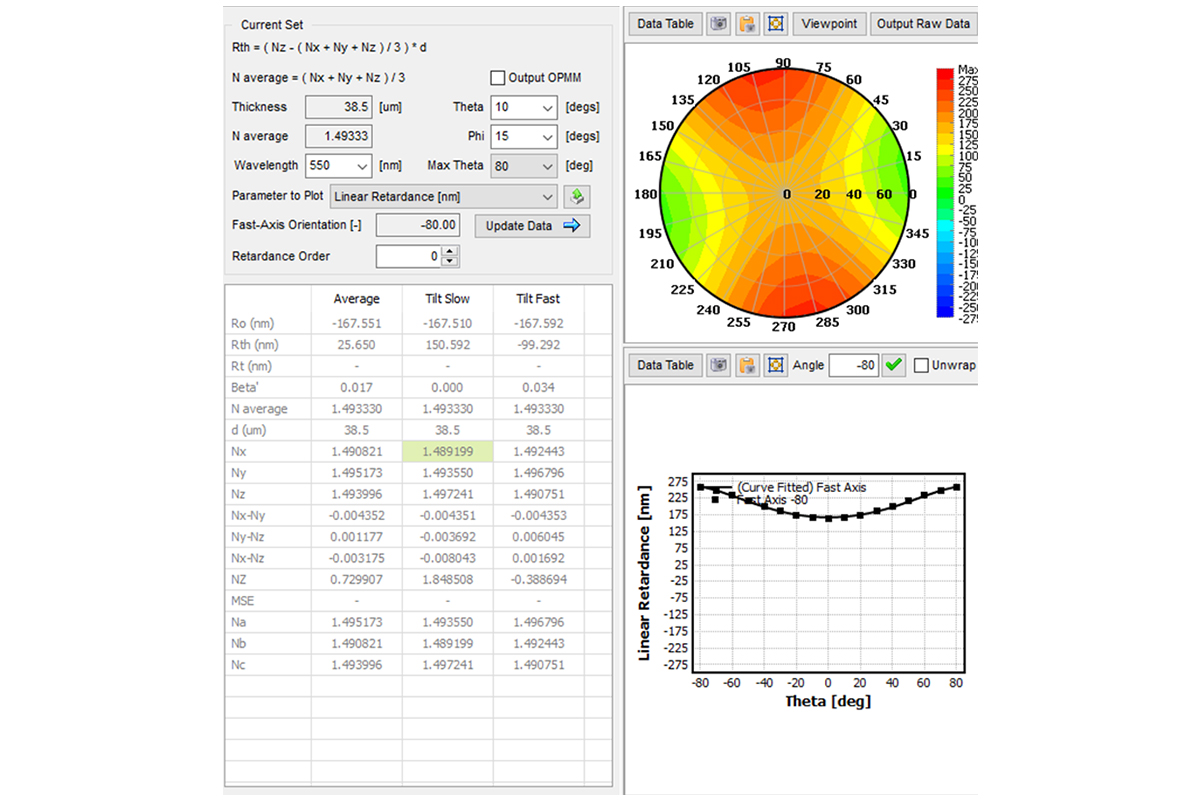

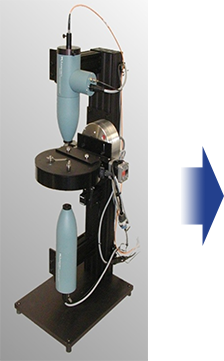

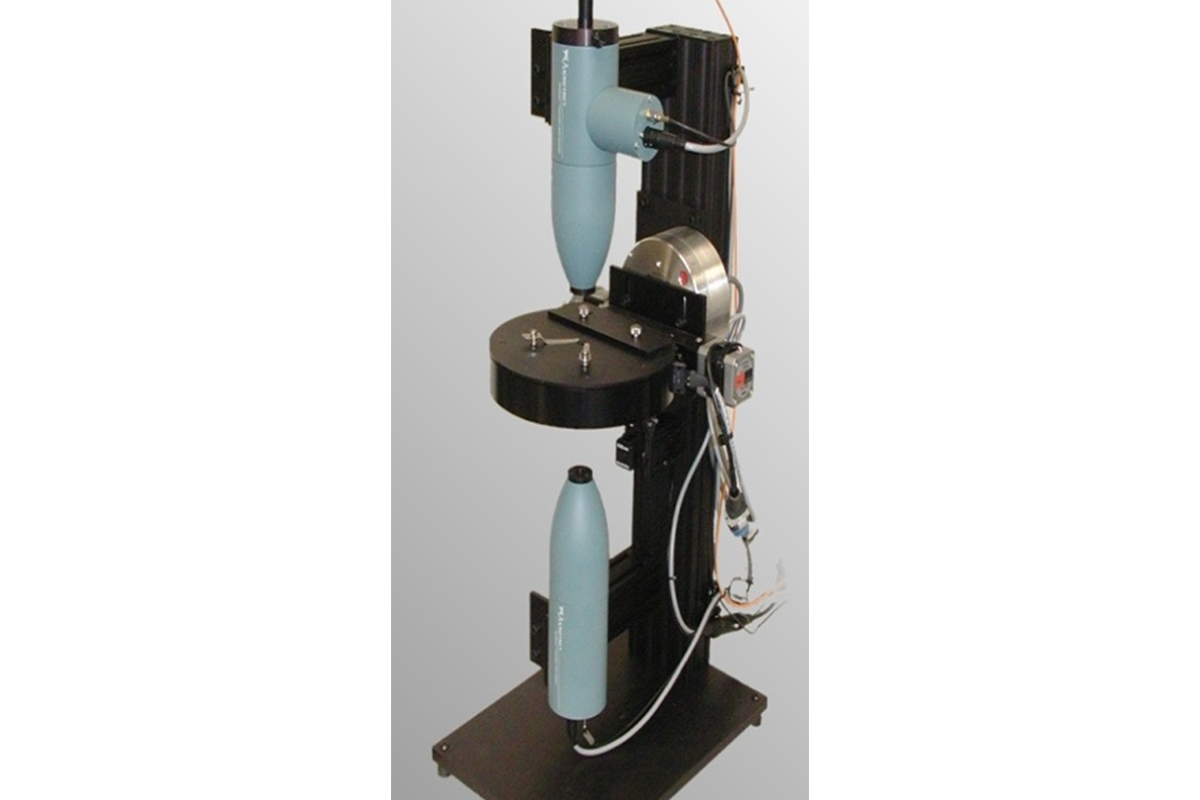

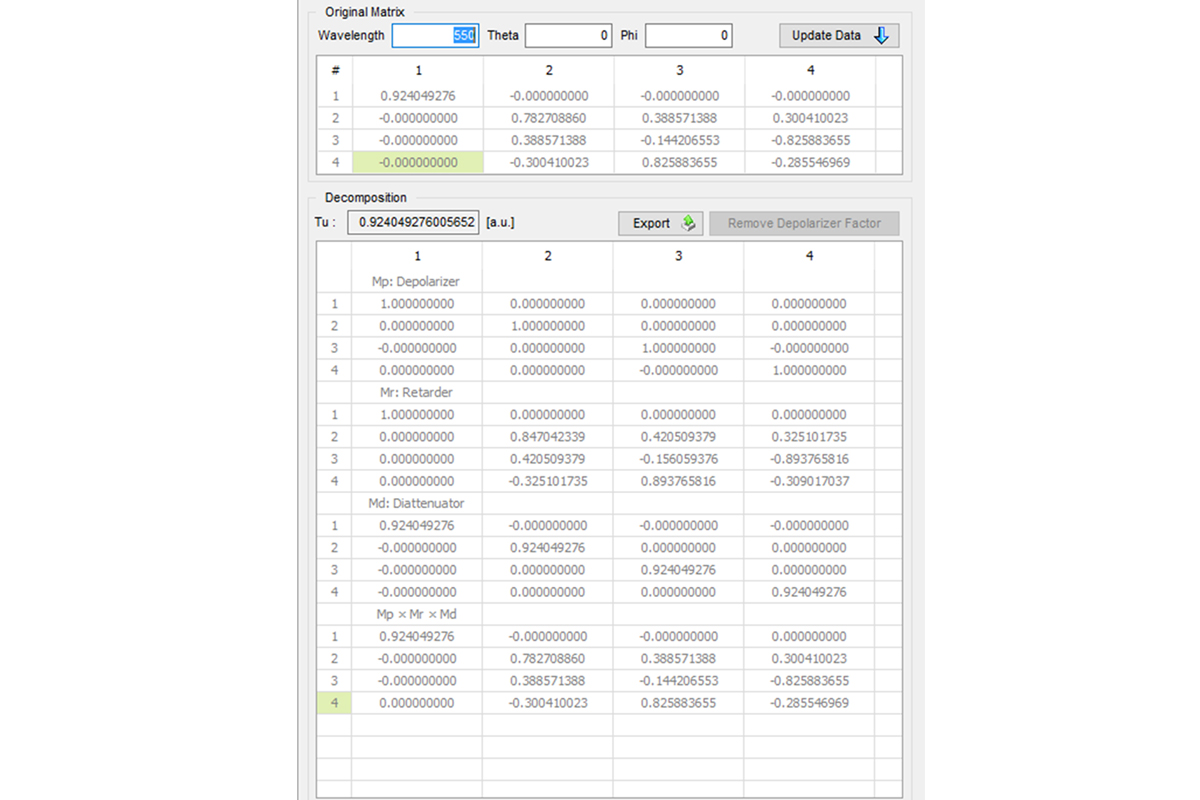

    AxoScan 장비로 측정한 Mueller 행렬 데이터 파일의 직접 로딩이 가능하며 계산에 활용 가능합니다.
    로딩된 데이터는 Two Axes Analysis와 Decomposition을 통한 Depolarizer / Retarder / Diattenuator 항으로 분리 가능합니다.

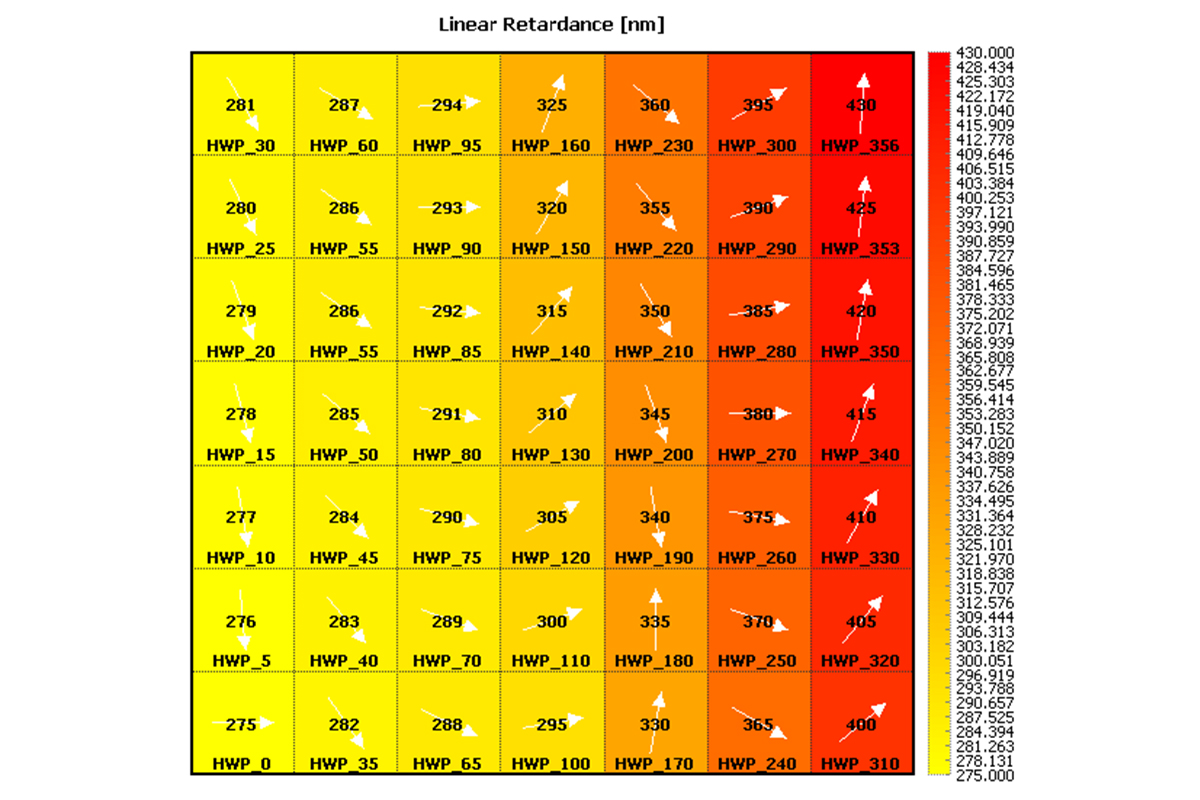

    또한, 각 위치(x, y)에서 측정한 위상차와 광축 정보를 분석할 수 있는 Multi-domain Analysis를 제공합니다.

    TechWiz LCD 1D

    TechWiz LCD 1D는 LCD, OLED 패널 및 광학 필름 설계에 활용할 수 있는 1차원 광학 설계용 시뮬레이션 소프트웨어입니다.
    상용 계측기(AxoScan, EZContrast, Spectrometer)와의 연동이 가능하며 편광 설계와 해석, 칼라와 이미지 해석 등의 다양한 광학적 특성 해석 기능을 제공합니다.

    주요 특징

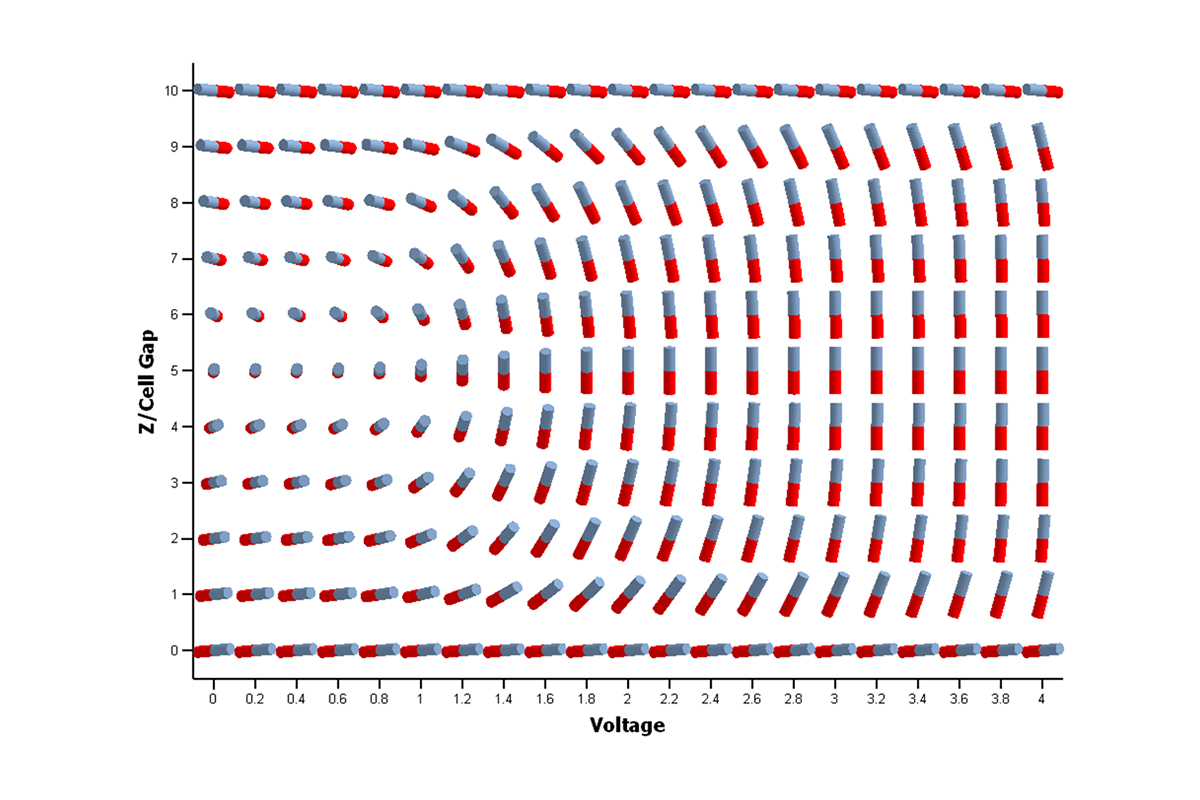

    • 1차원 액정 전기-광학 특성 분석

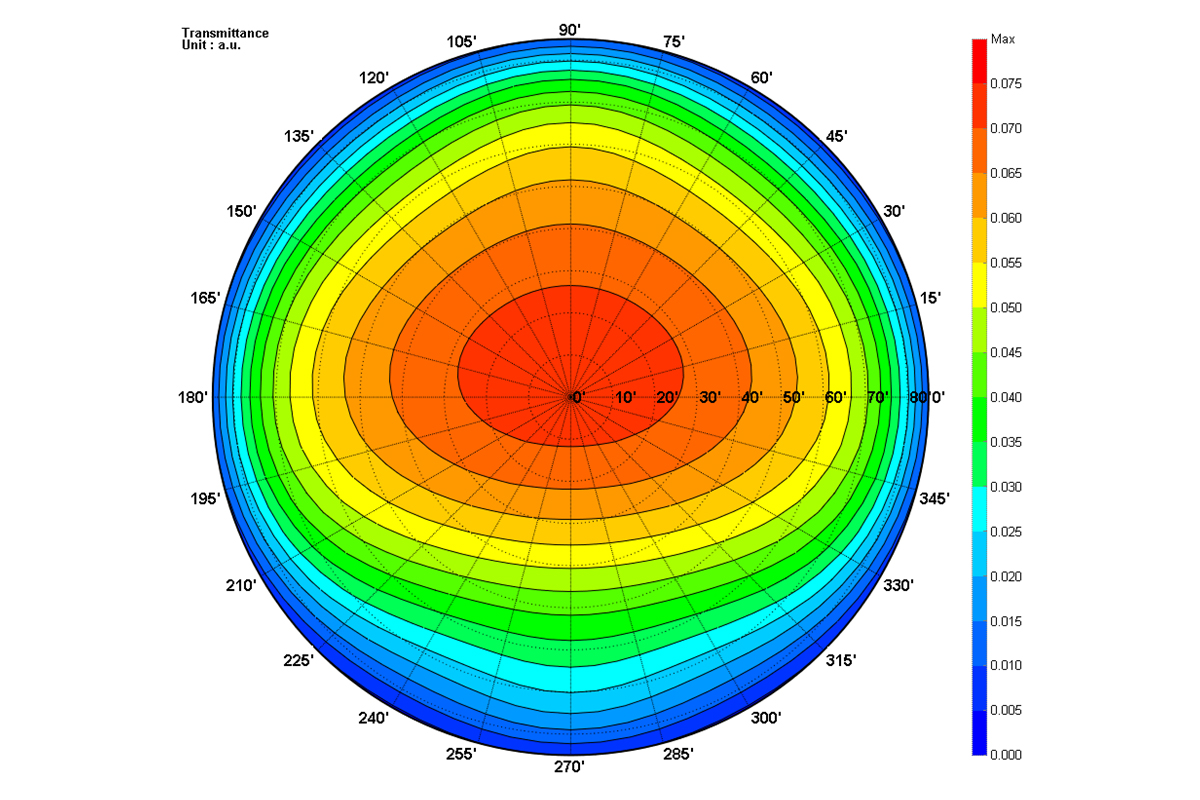

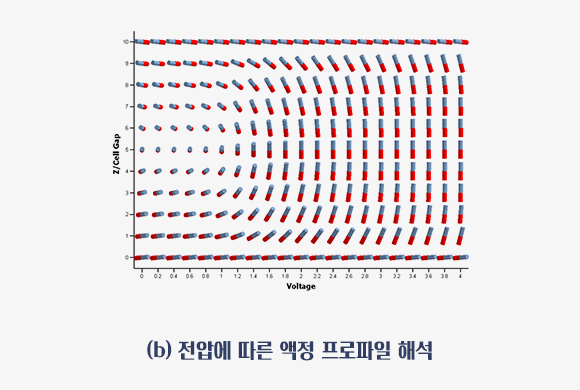

    • 다양한 해석 결과 제공 - 액정 디렉터 분포, E-field 해석, 투과율, 반사율, 편광, 칼라, 이미지 등
    • 액정 거동 해석을 위한 다양한 전압 인가 조건 - DC, Floating, Signal, Multiple Sweep
    • OLED 패널의 Emitting 레이어 정의와 반사 색감 해석
    • 다양한 광학 솔버 탑재 (Extended Jones, Berreman, Mueller)
    • 멀티 코어 프로세서를 이용한 수많은 조건 변수화 해석
    • 텐서 모델 지원 (OCB 모드)
    • 액정 배열 및 광학 필름 설계 변경에 따라 푸앵카레 구(Poincare Sphere)를 사용한 실시간 편광 분석 기능
    • 멀티도메인 해석 기능
    • 3D 디스플레이 시뮬레이션 (안경 타입)
    • PBS(Polarization Beam Splitter) 적용 기능
    • Bottom Reflection 기능을 통한 Multi Reflection 해석

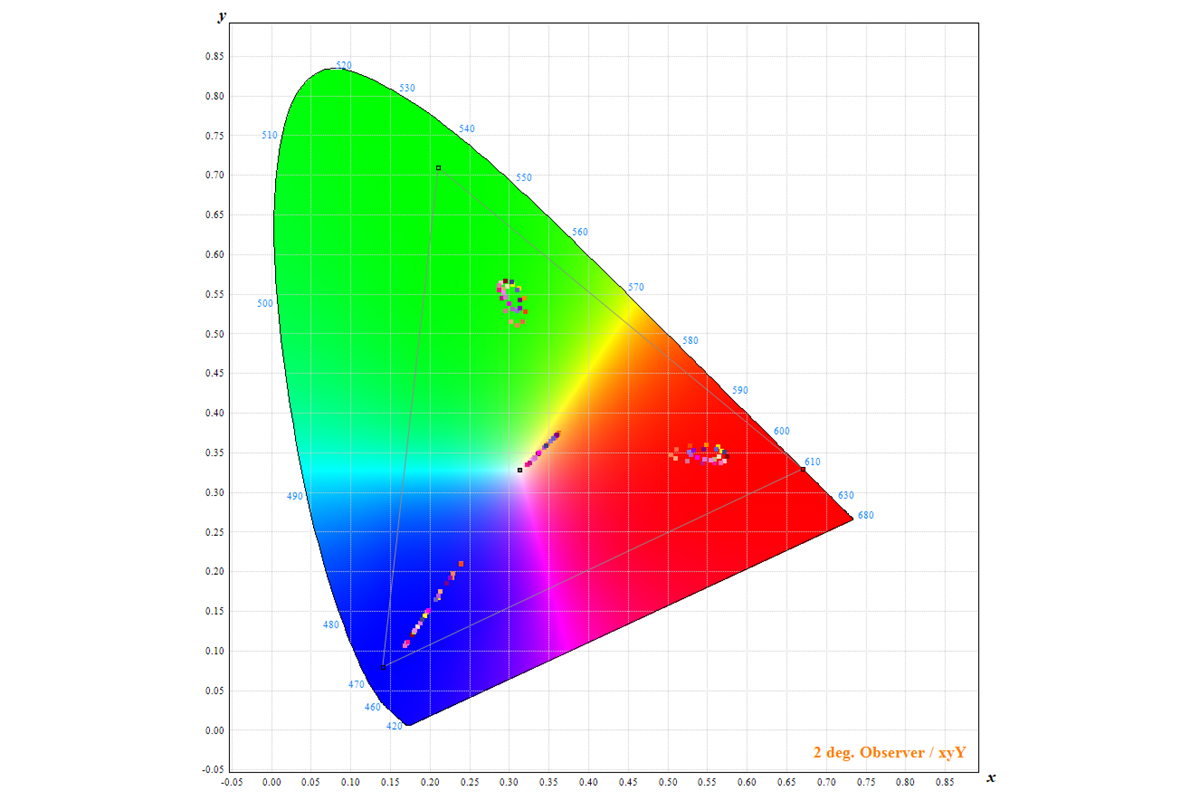

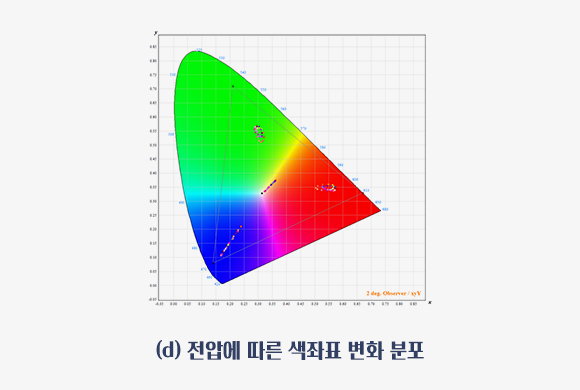

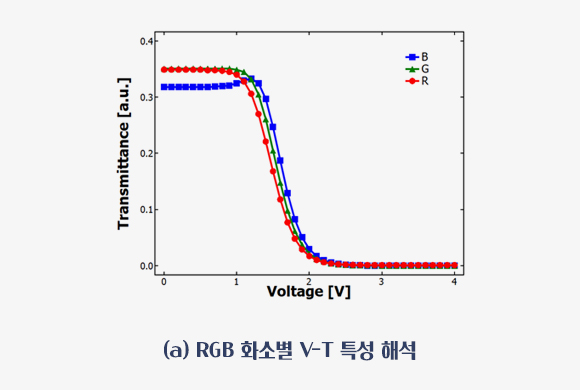

    TechWiz LCD 1D는 드래그 앤 드롭 방식으로 1차원 구조를 정의한 후, 1차원 액정 거동과 전기-광학 특성 및 색좌표를 계산하여
    패널의 특성과 불량 원인을 빠른 시간에 분석하며, 다층 광학 필름의 설계 및 분석에 효과적인 시뮬레이션 소프트웨어입니다.

    TechWiz Polar

    TechWiz Polar는 편광 설계와 분석을 위한 소프트웨어로서 위상 변화에 따른 편광 변화를 자세히 분석할 수 있는 기능을 제공합니다.
    빛의 편광 특성에 대한 이해가 필요한 학생부터 전문 설계자까지 폭넓게 활용이 가능한 프로그램입니다.

    편광 상태 분석
    • 액정 디스플레이는 두 장의 편광판 사이에 위치한 액정 방향자를 조절하여 사용자에게 정보를 전달합니다.
      따라서, 이방성 레이어에 의한 편광 상태 변화는 고품위 액정 디스플레이 설계에 중요한 요소입니다.

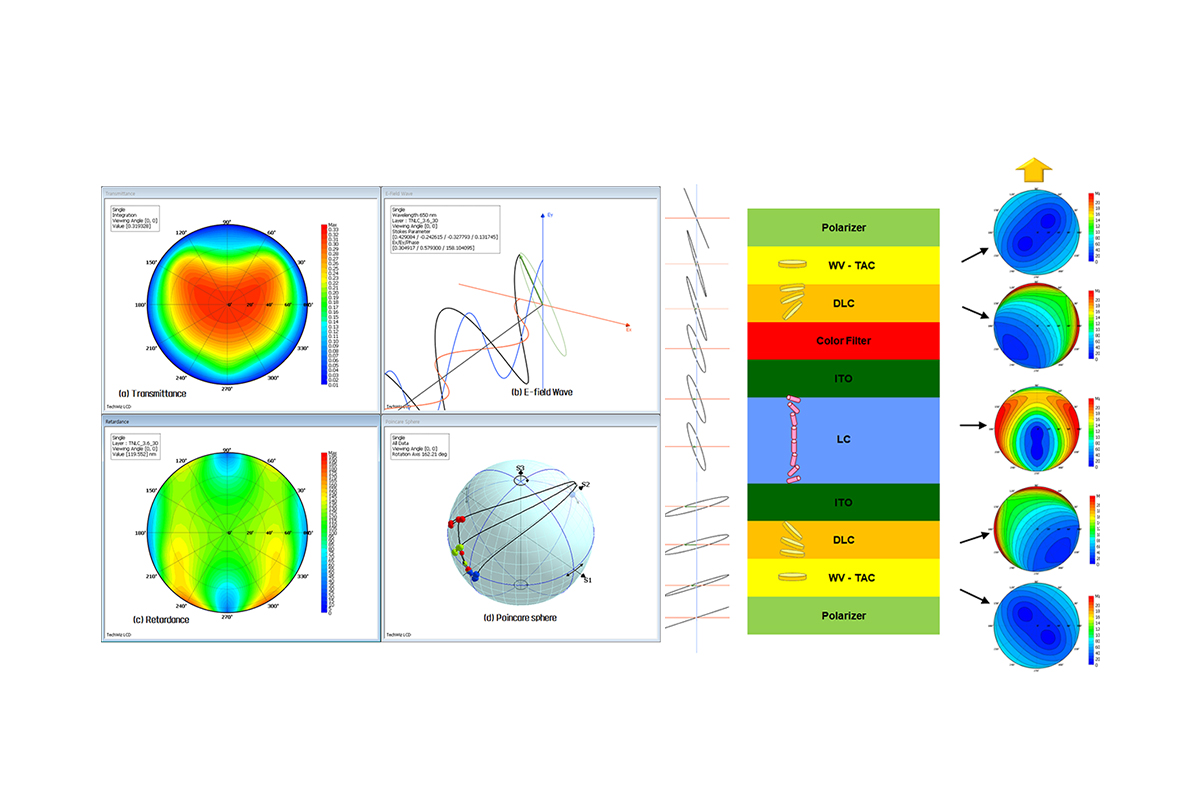

    • Stack List에 정의된 적층 구조에 대하여 투과율, 위상지연, 전기장 파와 포앙카레 구를 사용하여 편광 상태의 변화 과정을 상세하게 보여줍니다.
    TechWiz LCD 2D

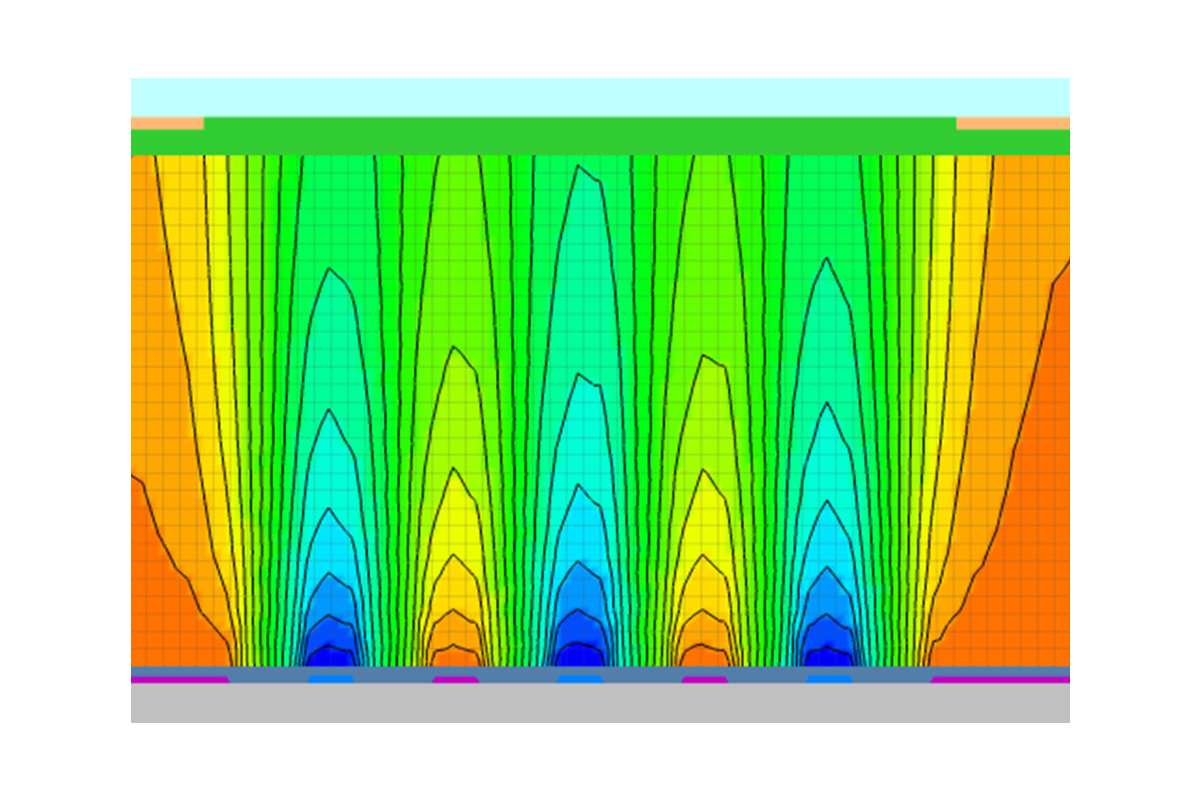

    TechWiz LCD 2D는 2차원 구조를 사용하여 횡전계 모드에 대한 액정 분자 거동 해석 및 광학 해석이 가능한 시뮬레이션 소프트웨어입니다.

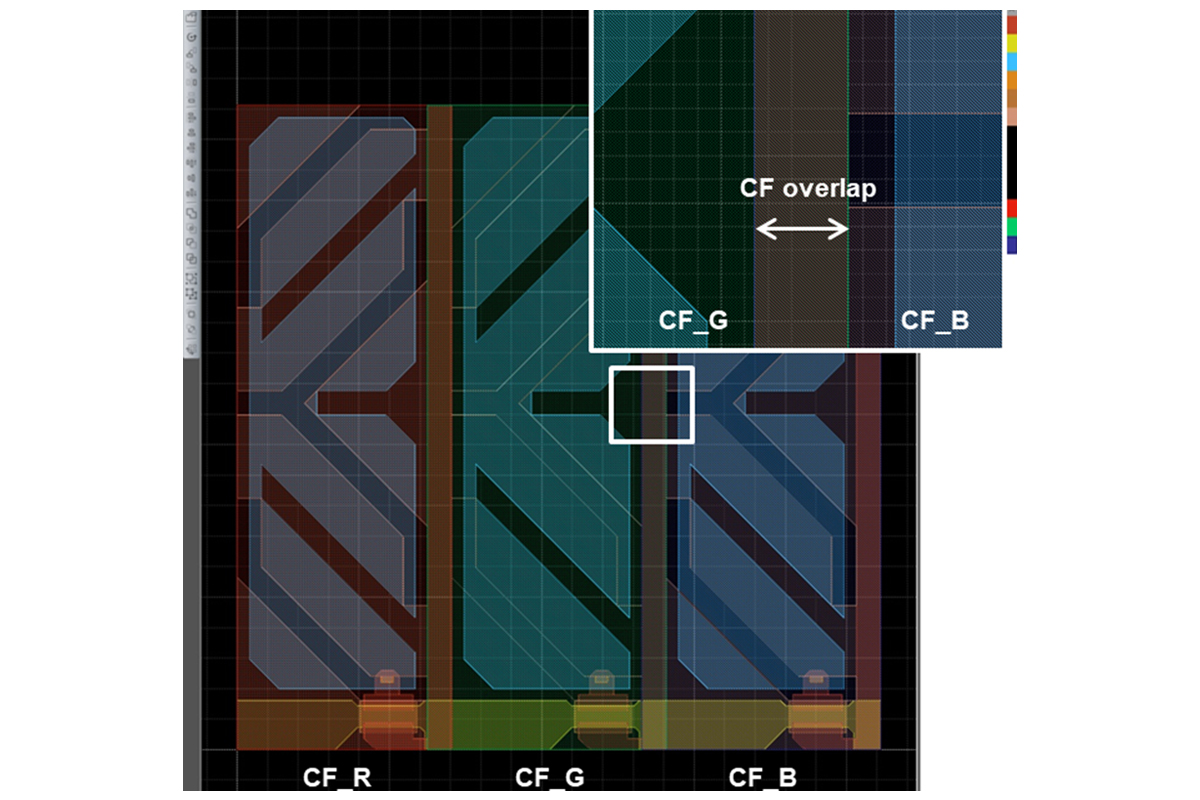

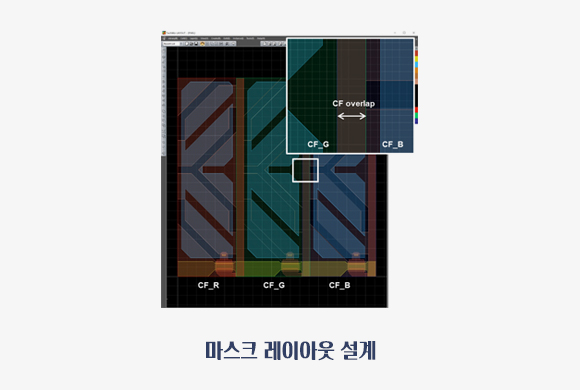

    손쉽게 마스크 설계가 가능하며, 다양한 결과 표현 및 데이터 분석이 가능한 전용 뷰어 프로그램 제공합니다. 구조 설계와 동시에 실시간 구조 생성이 가능하며, 구조 파라미터를 포함한 다양한 파라미터 변화에 따른 광특성 분석이 가능합니다.

    주요 특징
    • 측정 장비와의 데이터 연동
    • 다양한 구조 파라미터를 사용한 구조 생성 및 해석 - 각도와 폭을 이용한 측면 모델, 평탄화 정도, 두께, 부분 러빙 정의 기능

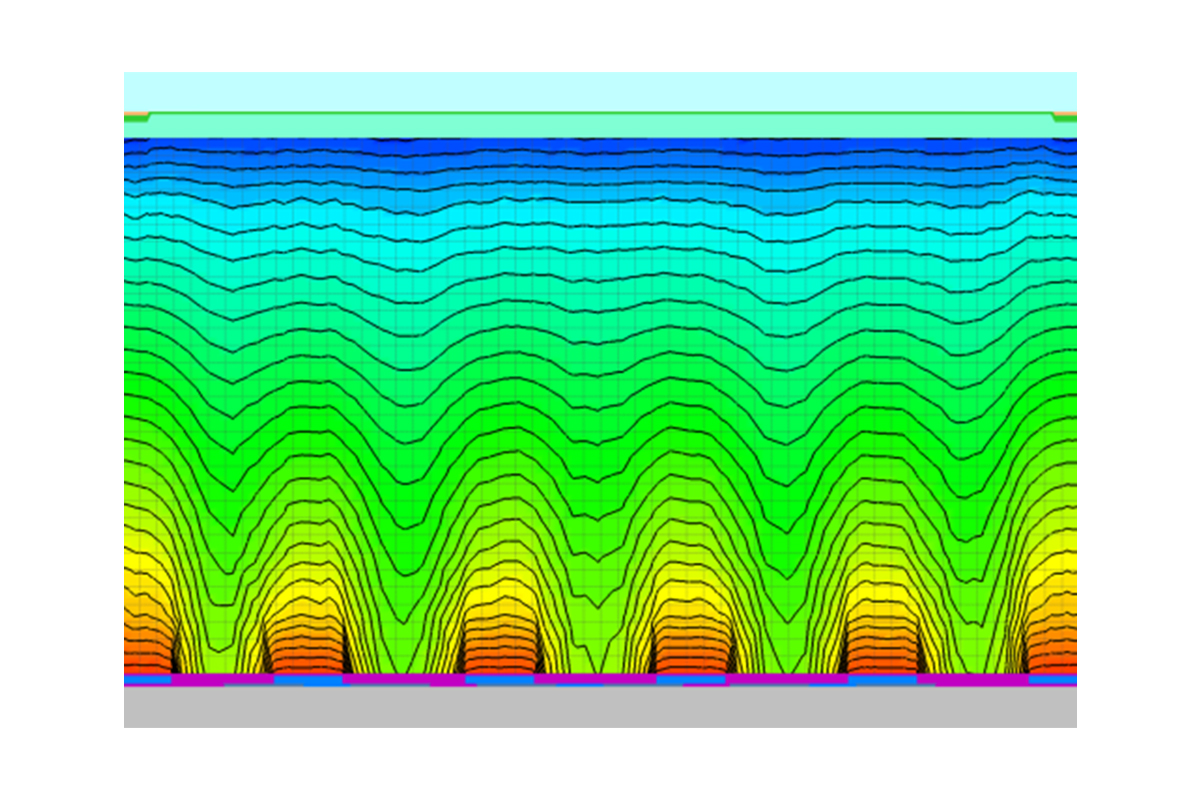

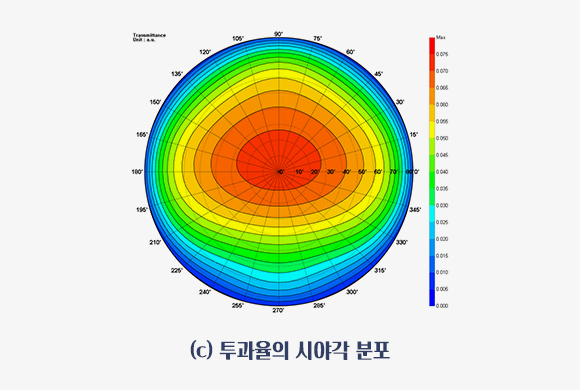

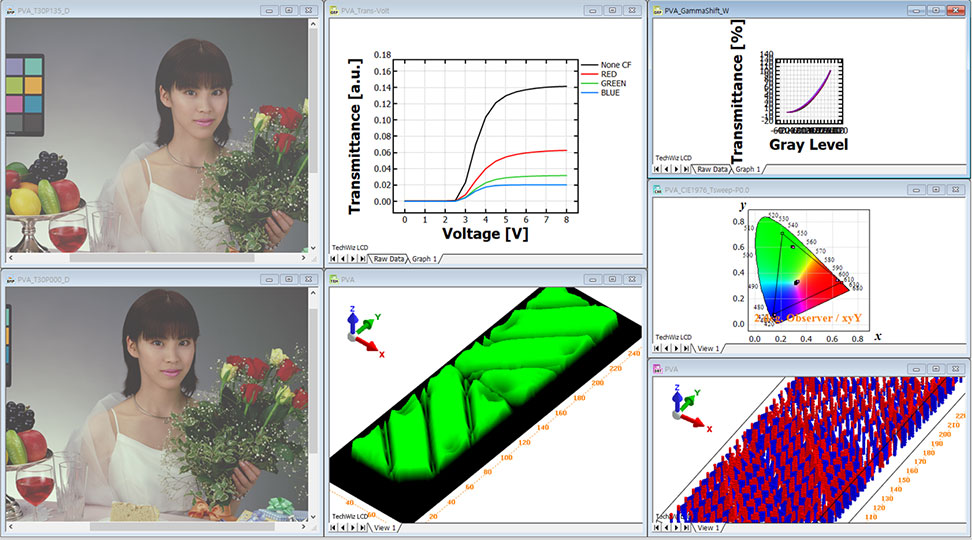

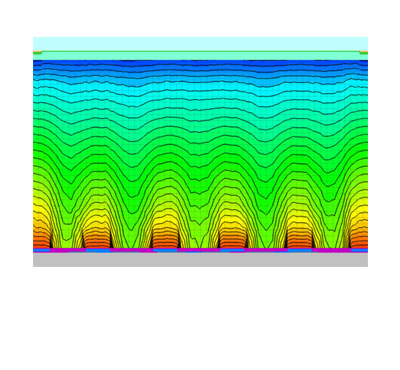

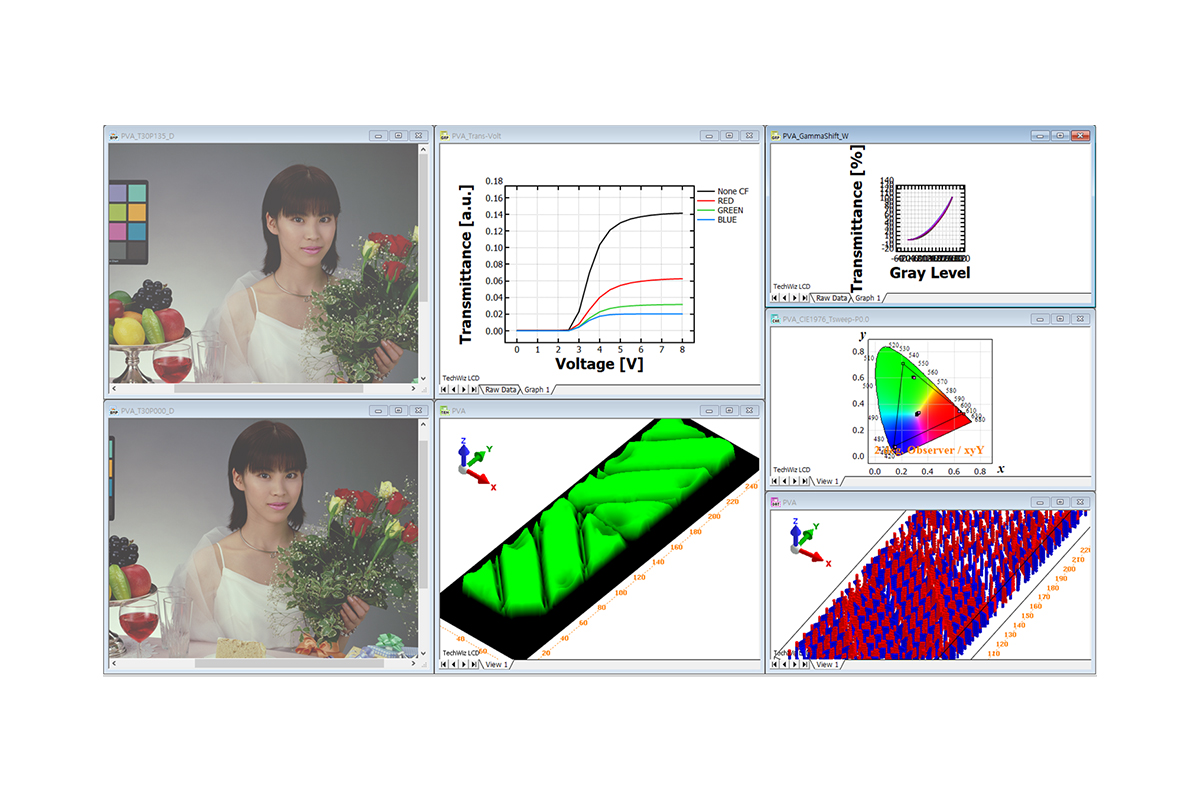

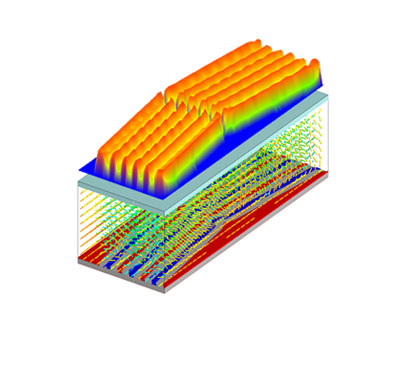

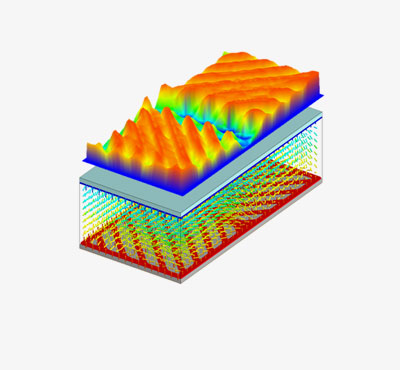

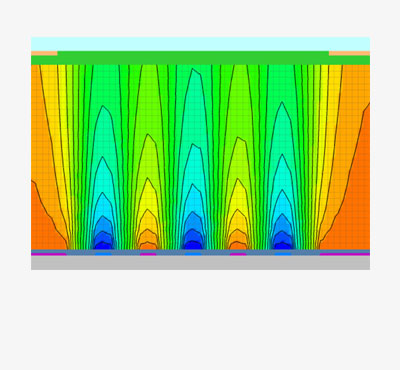

    • 다양한 해석 결과 제공 - 액정 거동 분포, E-field 분포, 투과율, 편광, 칼라, 시야각에 따른 이미지, 2차원 정전용량 등
    • 액정 거동 해석을 위한 다양한 전압 인가 조건 - DC, Floating, Signal, Multiple Sweep
    • 다양한 광학 솔버 탑재 (Extended Jones, Berreman, Mueller, Hybrid Extended Jones)
    • 멀티 코어 프로세서를 이용한 메쉬 생성 및 해석 속도 향상
    • 3차원 구조 또는 2차원 레이아웃으로 부터 2D 프로젝트 생성 가능
    • 멀티도메인 및 오프셋 각도를 이용한 최적의 멀티도메인 해석
    • RGBW 또는 RGBY 등 향상된 칼라 시뮬레이션 지원
    • 액정 방향 분포 변화가 반영된 광경로 추적
    • 회절 해석

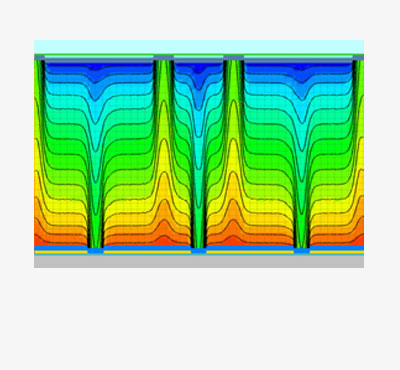

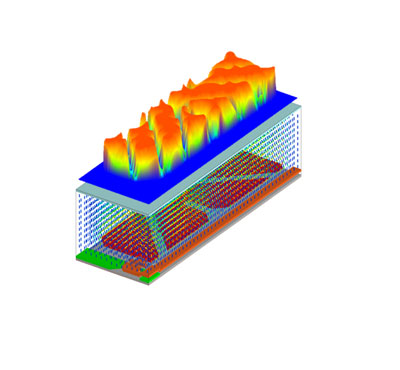

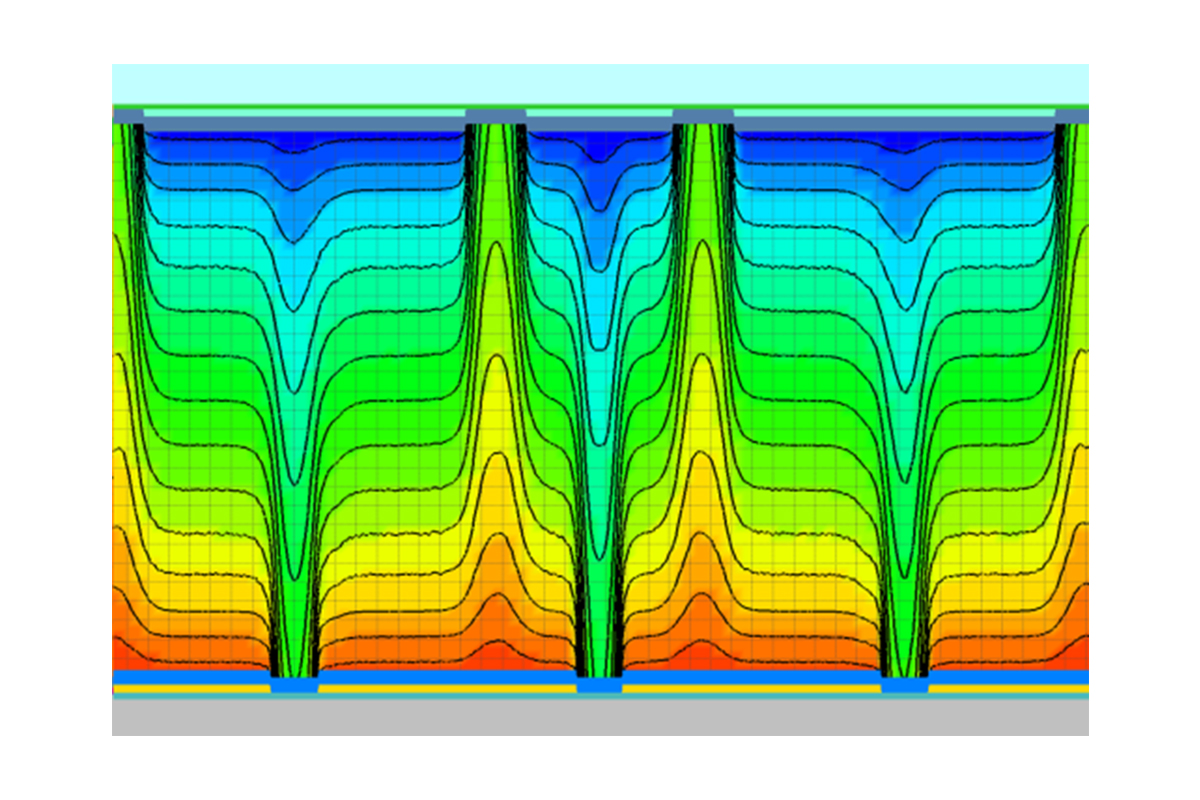

    TechWiz LCD 3D에서 생성한 3차원 구조로 부터 2차원 단면 구조를 추출하여 시뮬레이션 수행이 가능합니다.
    특정 영역에 대하여 빠르고 심도 있는 분석이 가능합니다.

    TechWiz Ray 2D

    TechWiz Ray 2D는 액정 분자 거동에 따른 이방성 굴절률 변화 분포를 고려한 광 경로 해석용 2차원 시뮬레이션 소프트웨어입니다. 정의된 구조의 계면 특성과 층간 굴절률을
    고려하기 때문에 액정 렌즈의 설계와 분석에 적합한 프로그램입니다.

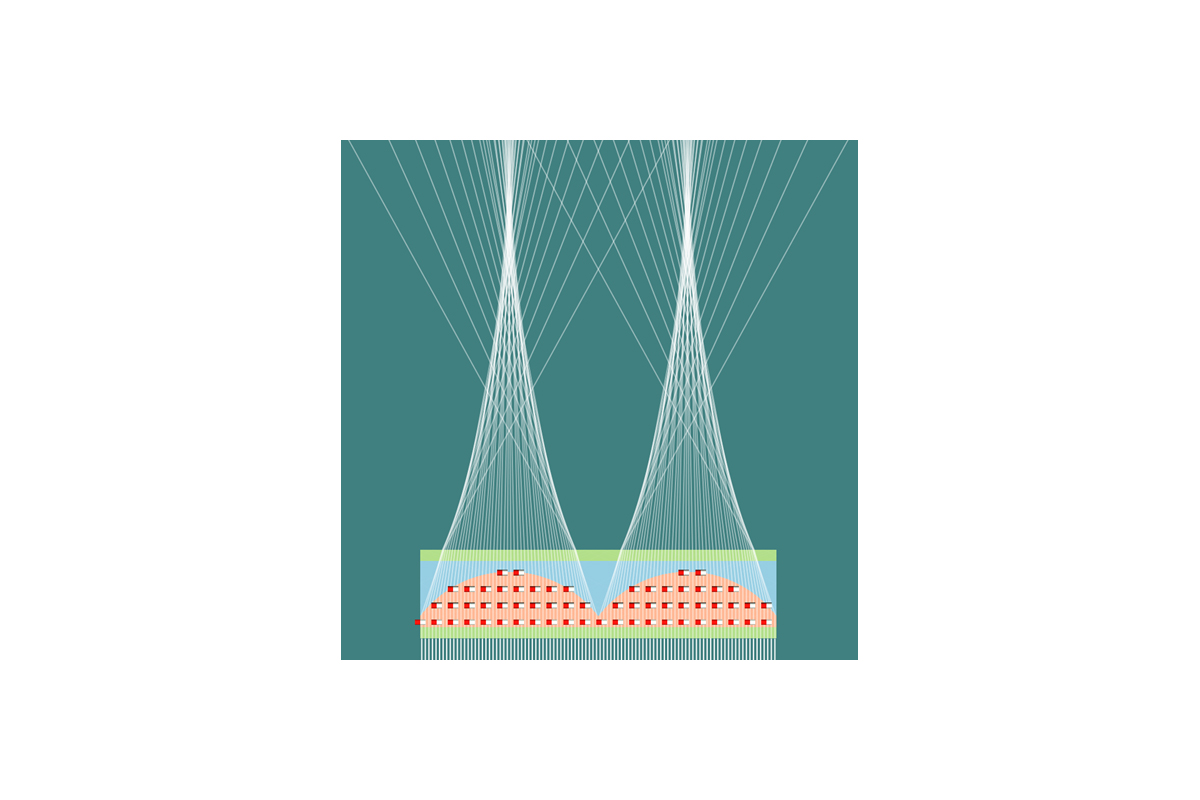

    액정층의 굴절률 이방성을 고려한 광경로 해석

    렌즈의 두께와 크기를 줄이고 가변 초점거리를 구현하기 위하여 액정 렌즈를 사용하고 있습니다.

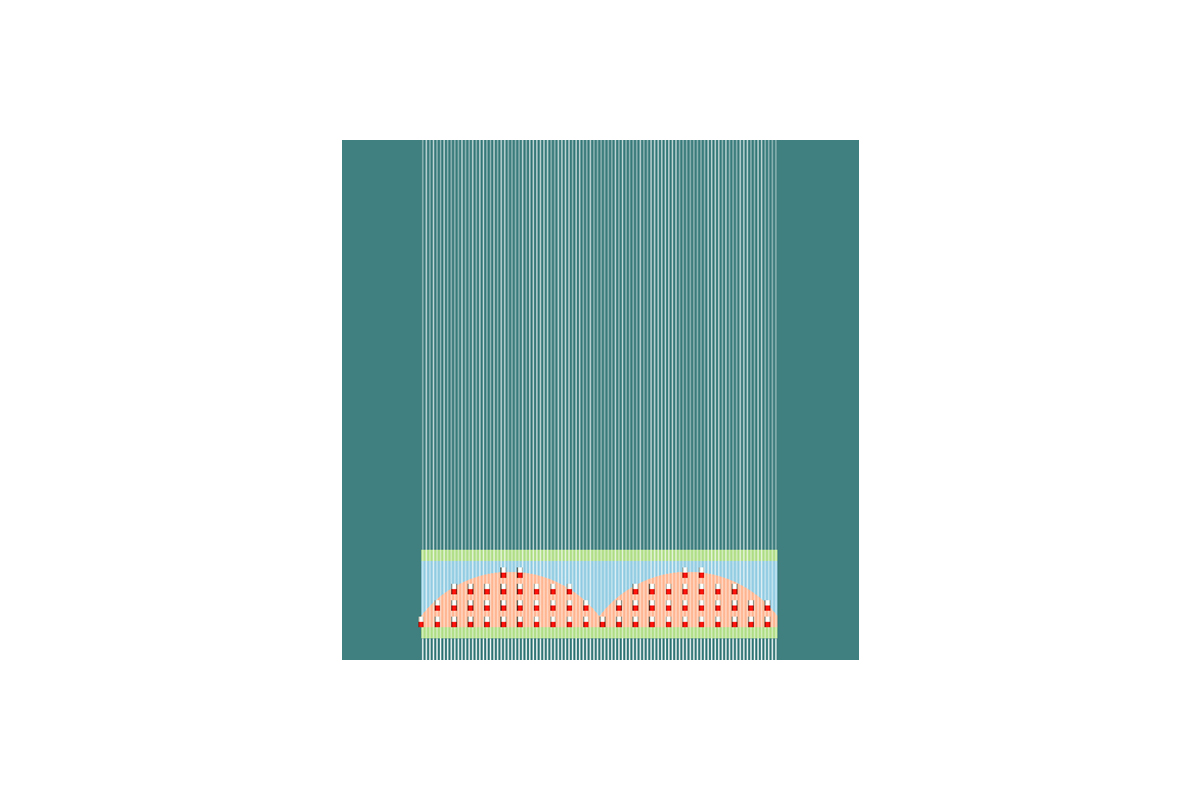

    2차원 액정 렌즈 구조에서 전압 인가에 따른 액정 분자의 유전율 이방성을 고려한 거동과 굴절률 이방성에 따른 광경로와 초점 거리의 계산을 수행합니다.

    액정의 이방성을 고려한 빛의 경로 시뮬레이션

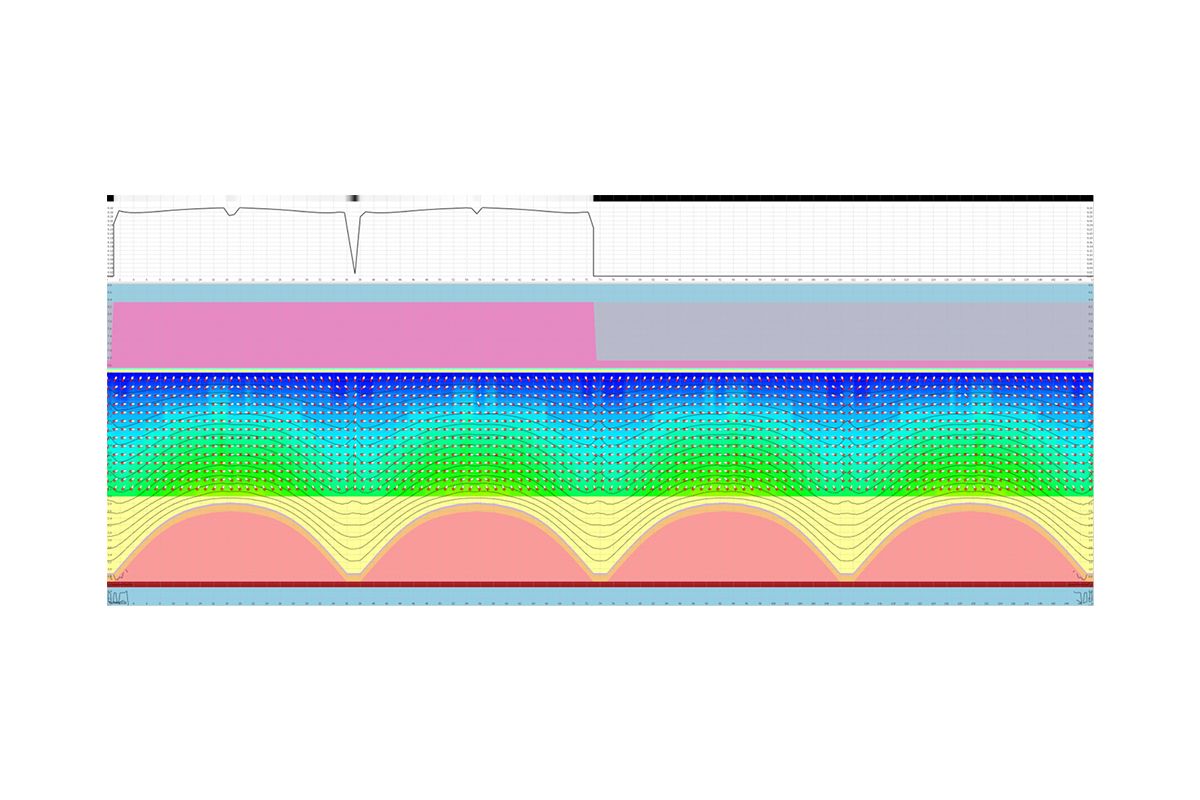

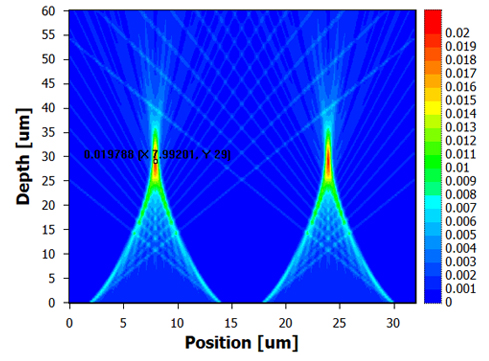

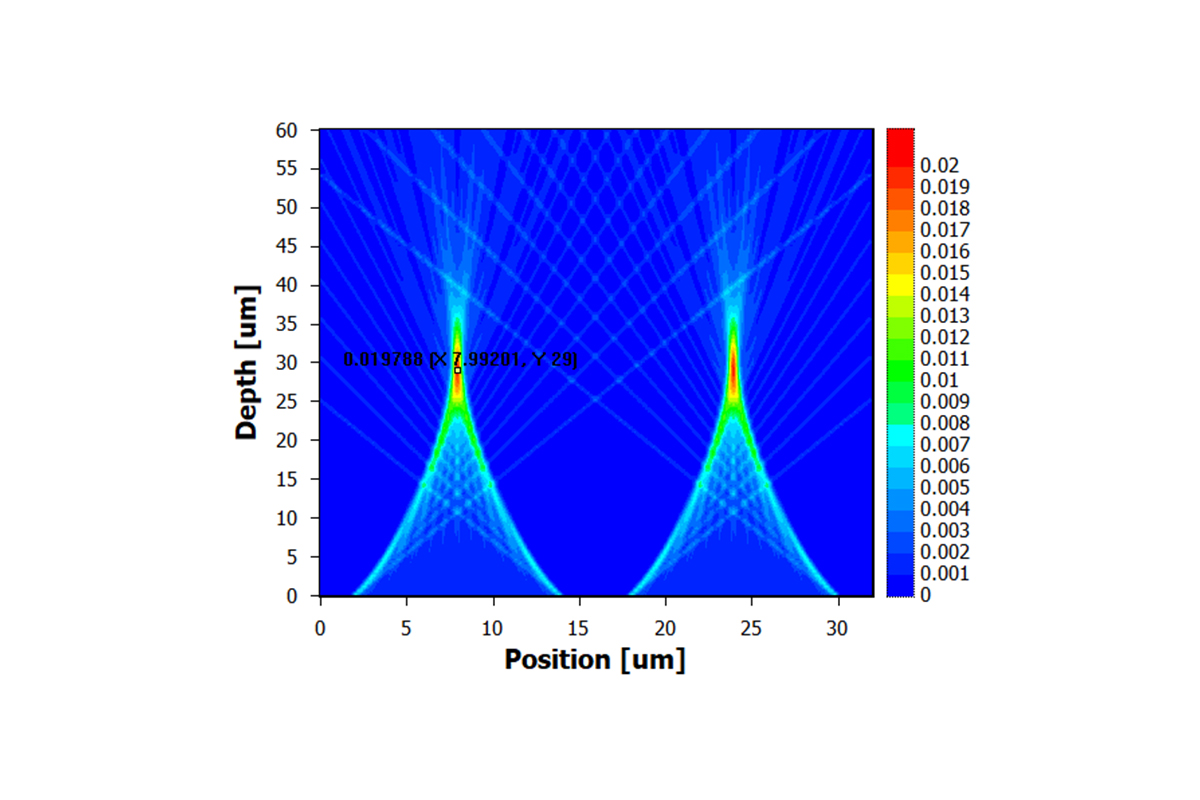

    프레넬(Fresnel) 액정 렌즈 구조에서 액정의 굴절률 이방성 변화에 의한 위상차(Retardation)와 광 경로 및 초점 거리에 따른 빛의 강도(Intensity)를 계산할 수 있습니다.

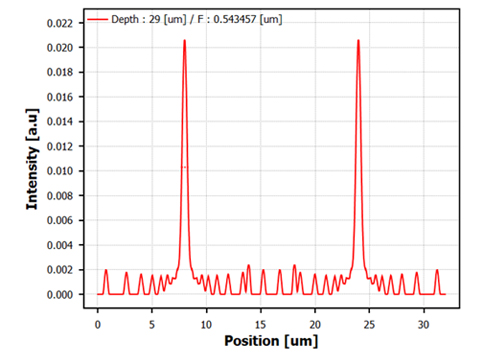

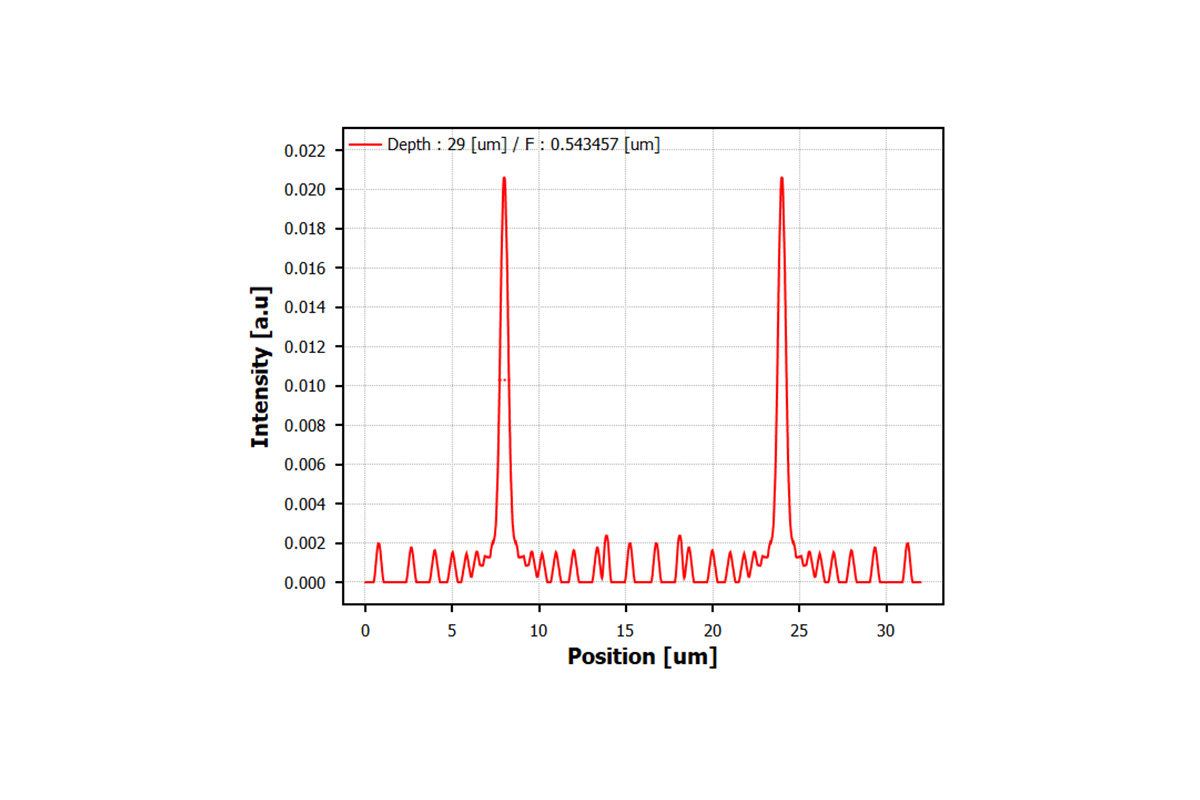

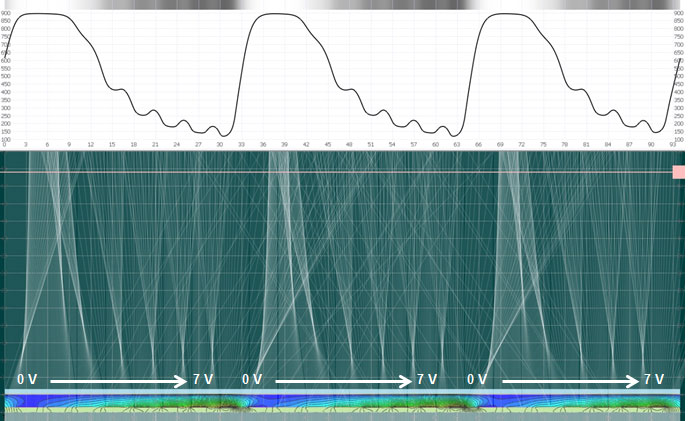

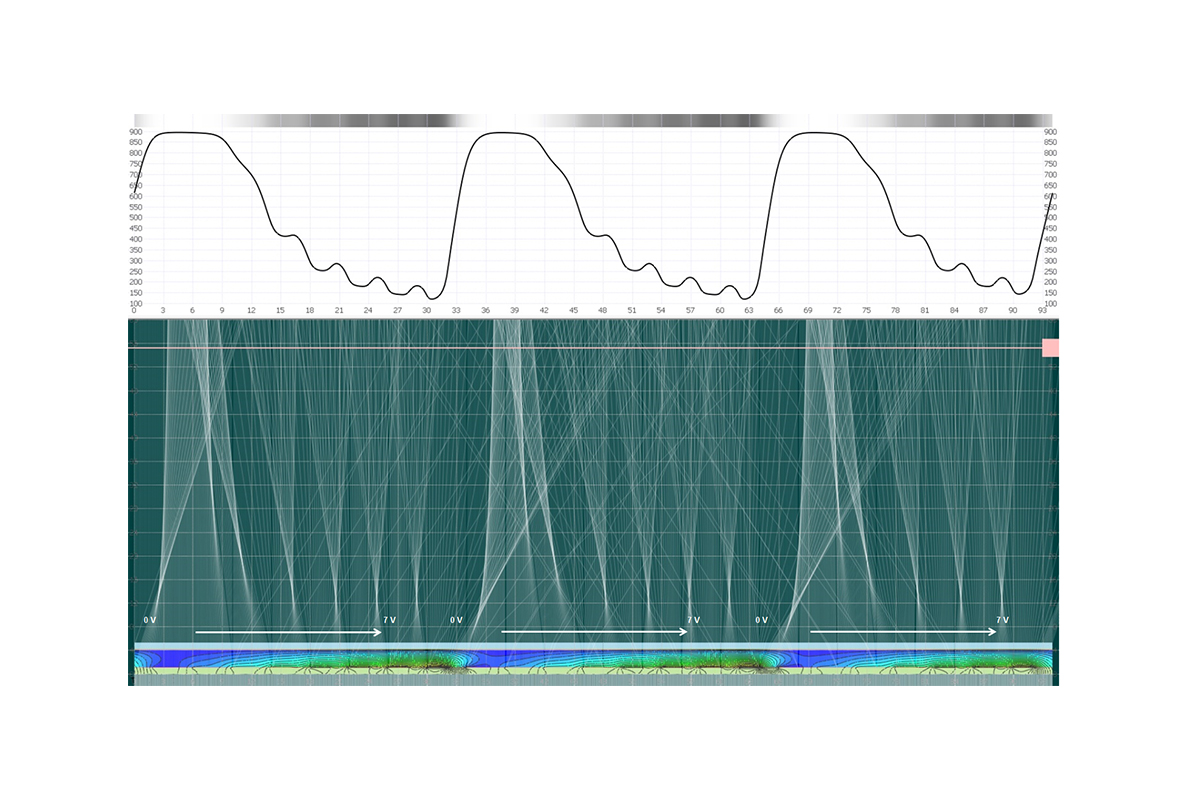

    인가 전압 변화 분포에 따른 광 경로 변화 및 설정 거리에서 광 강도 분포
    TechWiz LCD 3D

    TechWiz LCD 3D는 LCD 패널 설계용 3차원 시뮬레이션 소프트웨어입니다.
    마스크 레이아웃과 적층 공정 정보를 이용하여 실제 구조와 동일한 3차원 구조를 생성하여 액정 거동에 따른 광특성 및 전기적 특성 해석(RC)을 수행하므로
    LCD 패널의 최적 설계 및 제조 공정 단계의 불량 분석 수행 시간과 비용을 절감할 수 있습니다

    주요 특징
    • 다양한 경사면 생성 모델 및 에칭 기능을 이용한 3차원 구조 생성
    • 다양한 해석 결과 제공 - 액정 디렉터 분포, 전기장 분포, 투과율, 편광, 칼라, 이미지 등
    • 다양한 광학 솔버 탑재 (Extended Jones, Berreman, Mueller method, Quasi-3D)
    • 멀티 코어 프로세서를 이용한 구조 생성 및 해석 속도 향상
    • 비정형 영역 구조에 대한 구조 정의 및 해석 가능
    • 다양한 구조 설정 및 인가 전압에 대한 분산 시뮬레이션 가능
    • PSVA 시뮬레이션을 위한 고속 Curing 공정 시뮬레이션 지원
    • 시뮬레이션 속도 향상을 위한 Pseudo Domain Decomposition(PDD) 알고리즘 적용
    • 정전용량 및 저항 시뮬레이션
    • 다양한 구동 주파수(60Hz, 120Hz, 240Hz, etc.)에 대한 응답특성 시뮬레이션
    • Kickback effect, current leakage, flicker 영향에 대한 해석 수행
    • OCB, VA-IPS 모드 해석을 위한 텐서 모델 사용 가능
    • 프라운호프 근사식을 이용한 격자 구조의 회절 해석 기능
    • Bottom Reflection 기능을 통한 Multi Reflection 해석
    • 회절 해석

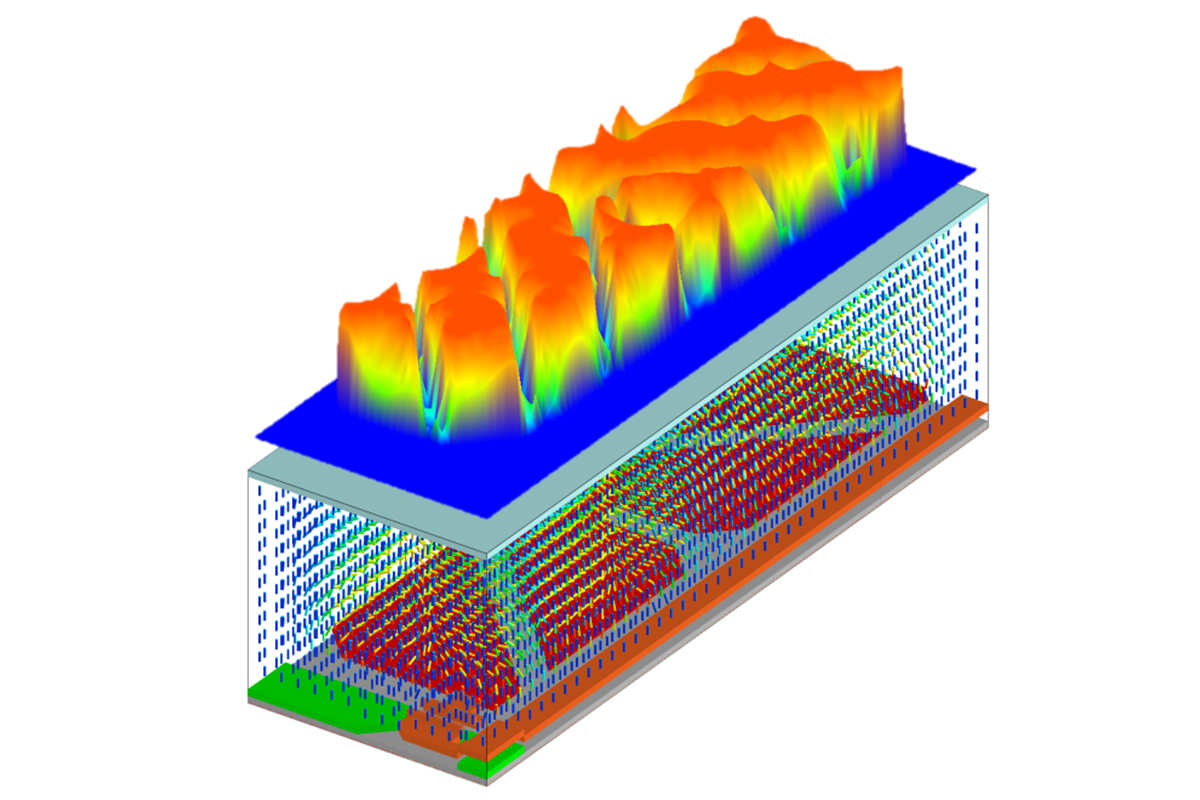

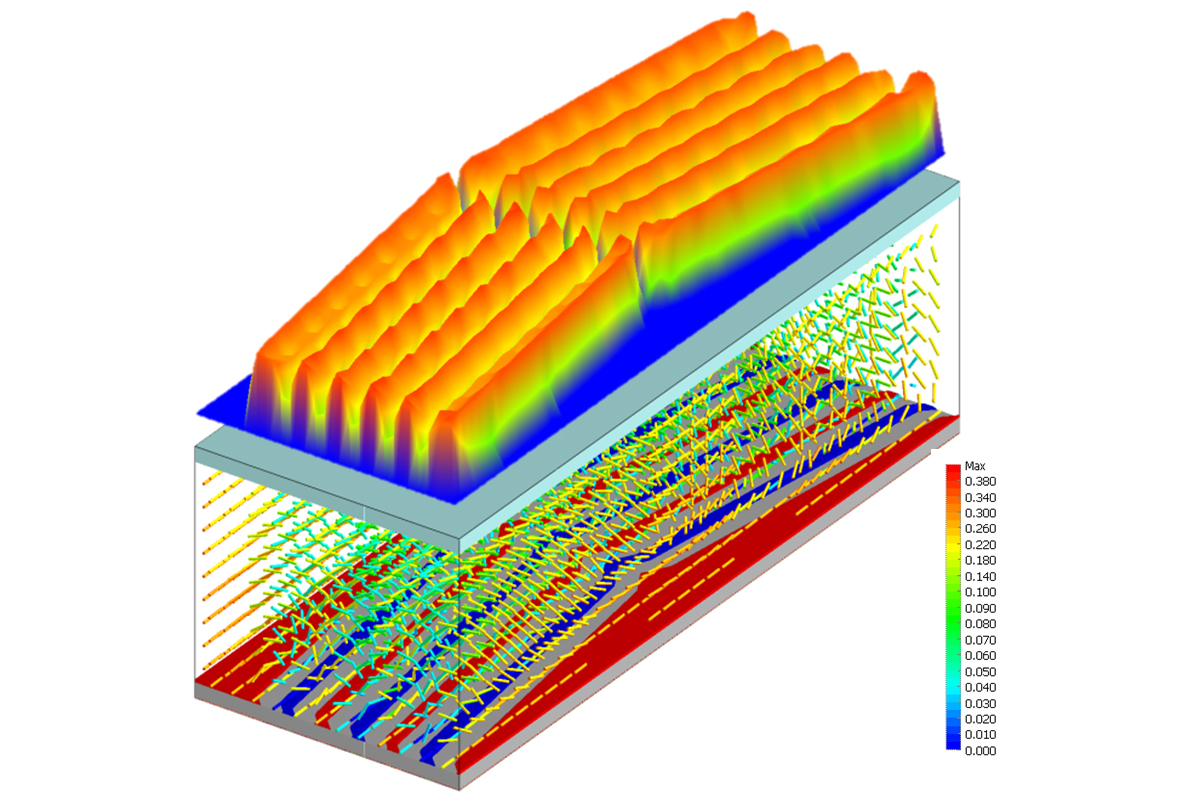

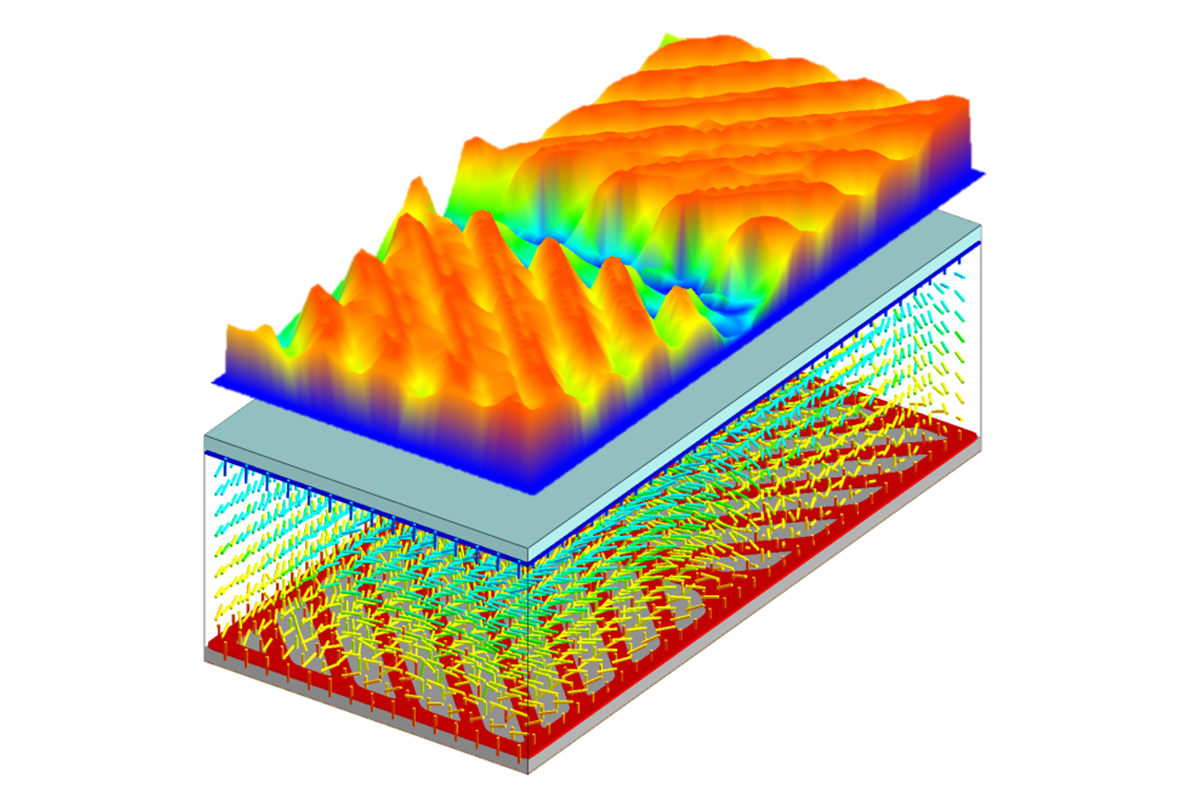

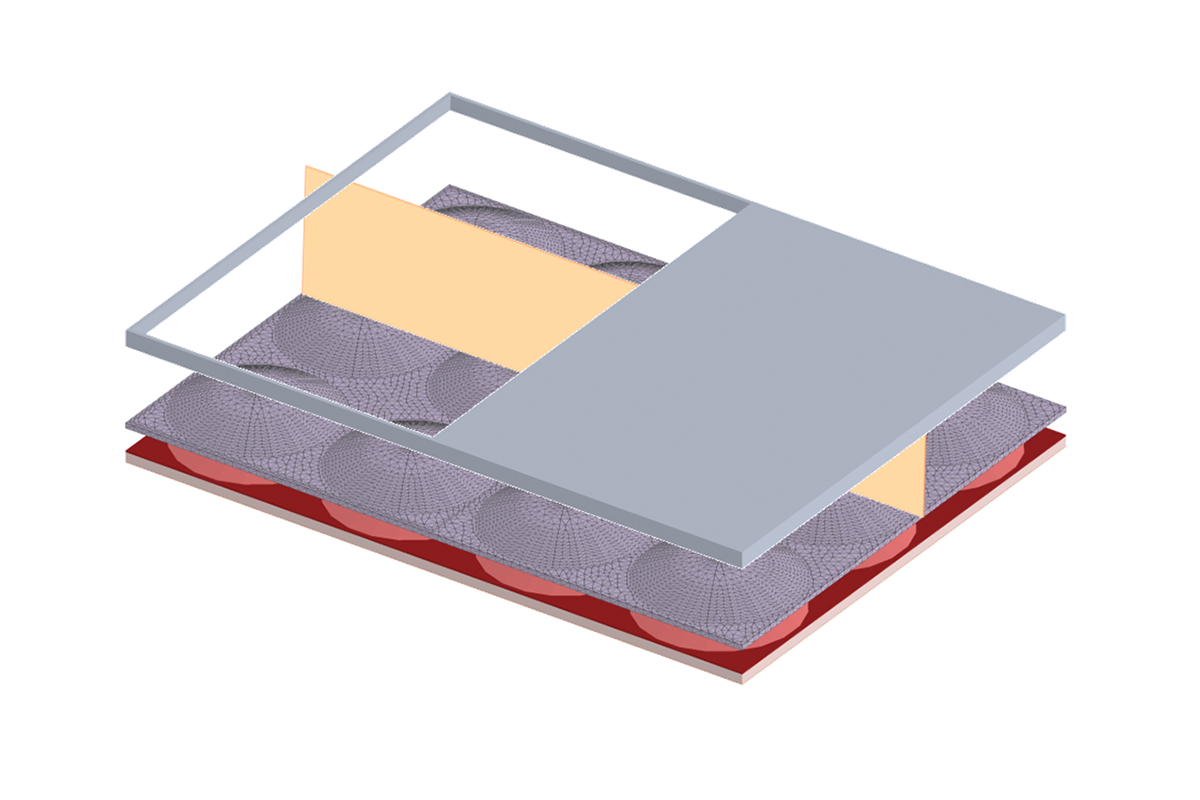

    3차원 유한요소법(Finite Element Method)를 사용한 LCD 패널 내의 액정 분자 거동 해석과 굴절률 이방성을 고려한 광 특성 해석 결과를 제공합니다.

    TechWiz Layout

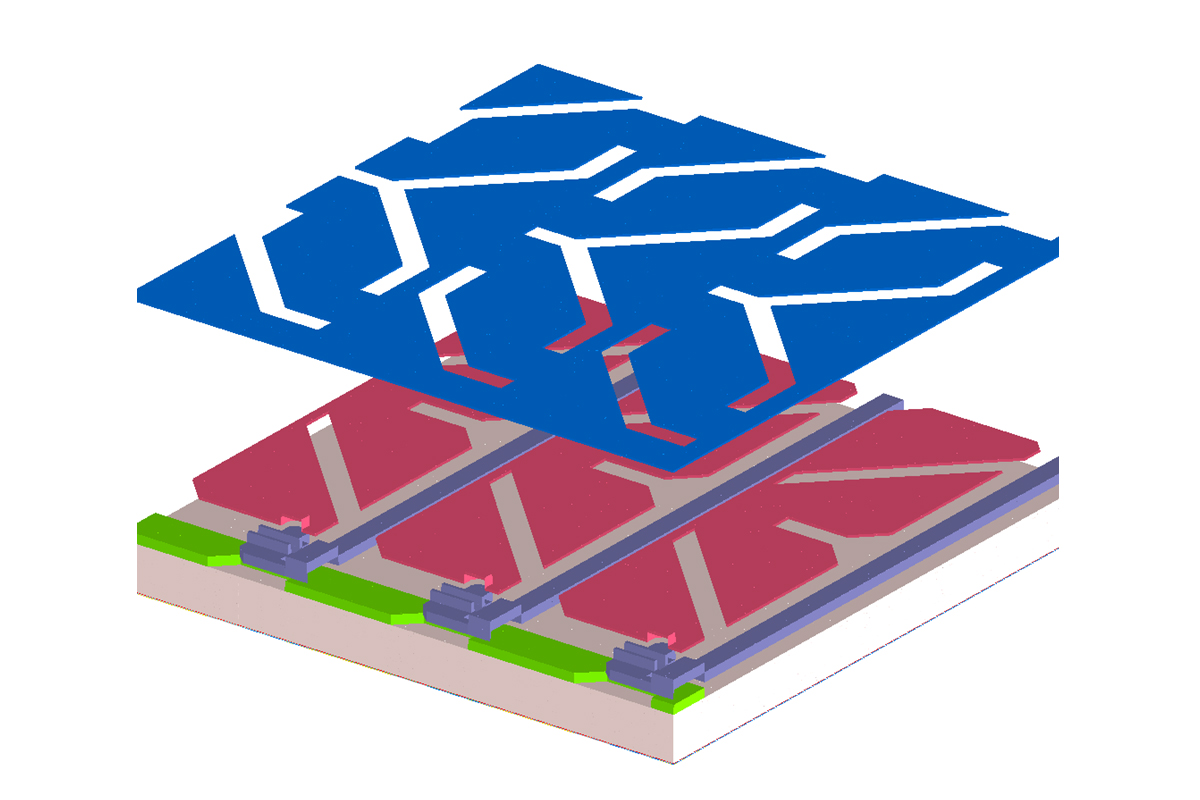

    TechWiz Layout은 마스크 레이아웃 에디터로서 3차원 구조 생성에 필요한 마스크 레이아웃을 설계하거나 상용 레이아웃 프로그램에서 생성한 GDSII 포맷의 마스크 레이아웃을 불러들여 편집할 수 있습니다. 설계된 2차원 마스크 레이아웃 데이터와 공정 정보를 사용하여 3차원 구조를 생성할 수 있습니다.

    주요 특징
    • 마스크 드로잉과 편집 기능 - Mask Operation, Digitize, Round, Expand In & Out, Repeat
    • 상용 레이아웃 프로그램과의 호환 - GDSII 파일의 가져오기와 내보내기 기능
    • 부분 러빙 조건, 앵커링 강도 등을 포함한 러빙 조건 설정 기능
    • 다양한 측면 구조 설정 가능
    • Overetch, Unselective Etch 기능
    • 구조의 평탄화 정도 정의와 Conformal 구조 생성
    • 임의의 다각형 구조 시뮬레이션 영역 설정 가능
    • FEM 수치해석을 위한 안정적인 3차원 메쉬 생성

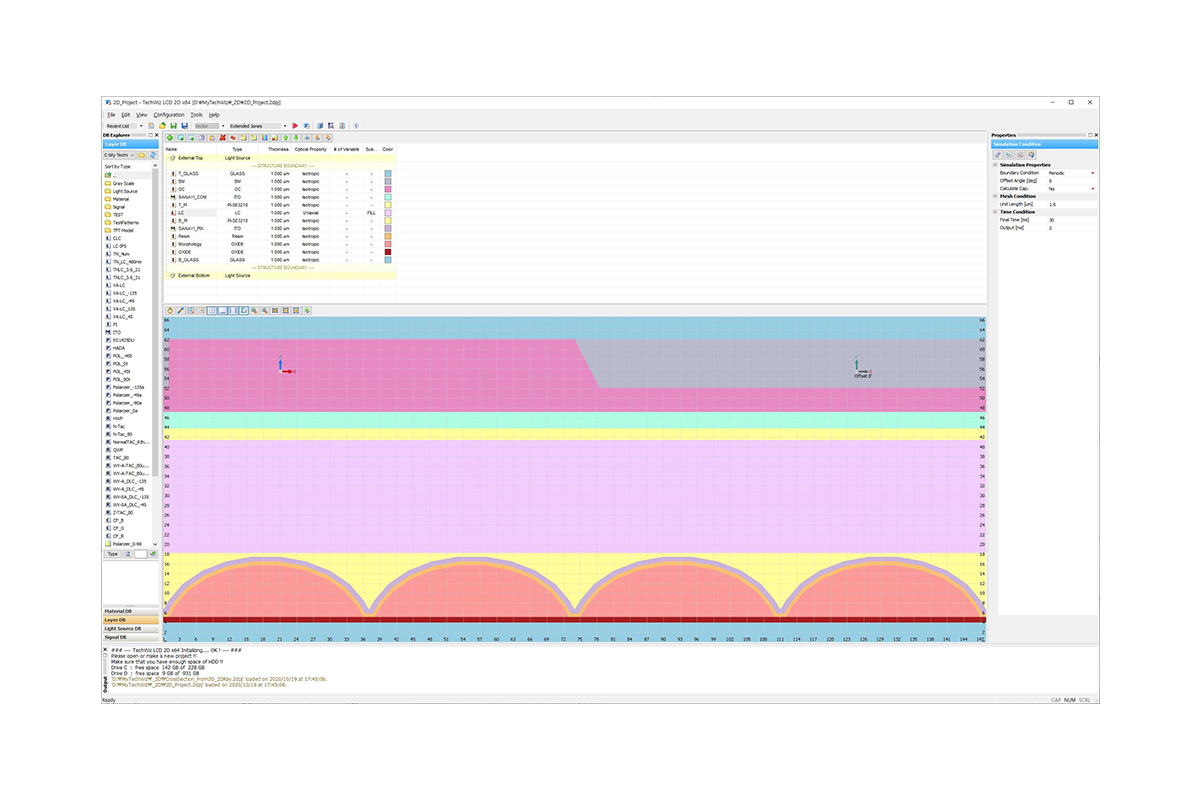

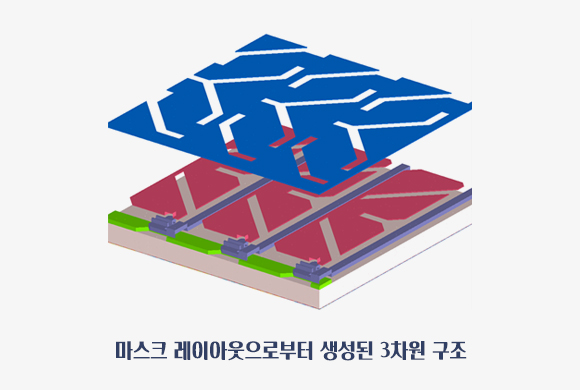

    실제 설계와 동일하게 마스크 레이아웃의 드로잉이나 편집을 수행합니다. 상용 레이아웃 에디터에서 생성한 마스크 레이아웃 데이터를 TechWiz Layout에서 읽어들여 편집 가능합니다. 실제 공정과 동일한 개념의 적층 공정 정보를 정의하여 수치해석에 필요한 3차원 메쉬 생성을 수행할 수 있습니다.

    TechWiz Viewer

    TechWiz Viewer는 다양한 형태의 계산 데이터의 시각화뿐만 아니라 데이터 분석이 가능한 Post-processor 프로그램으로서 OpenGL을 사용한 그래픽 출력과 함께 다양한 데이터 후처리 및 분석 기능을 제공합니다. TechWiz LCD 3D의 구조, 액정, 광학, 전기적 특성 해석 결과를 확인할 수 있습니다.

    TechWiz OLED

    TechWiz OLED 는 OLED 소자의 적층 구조에 따라 발생하는 미세공진 효과(micro-cavity effect)를 고려한 발광효율 시뮬레이션을 수행합니다.
    반사 방지 필름과 같은 이방성 물질의 복굴절과 쌍극자의 배향에 따른 광추출 효율 계산을 통해 고효율 OLED 소자의 최적화를 수행할 수 있습니다.

    주요 특징
    • 미세공진 효과(micro-cavity effect)를 고려한 OLED 소자의 재료와 적층 구조 설계
    • 투명 디스플레이와 같은 다중 영역(multi-domain)과 RGB의 다중 셀 해석이 가능

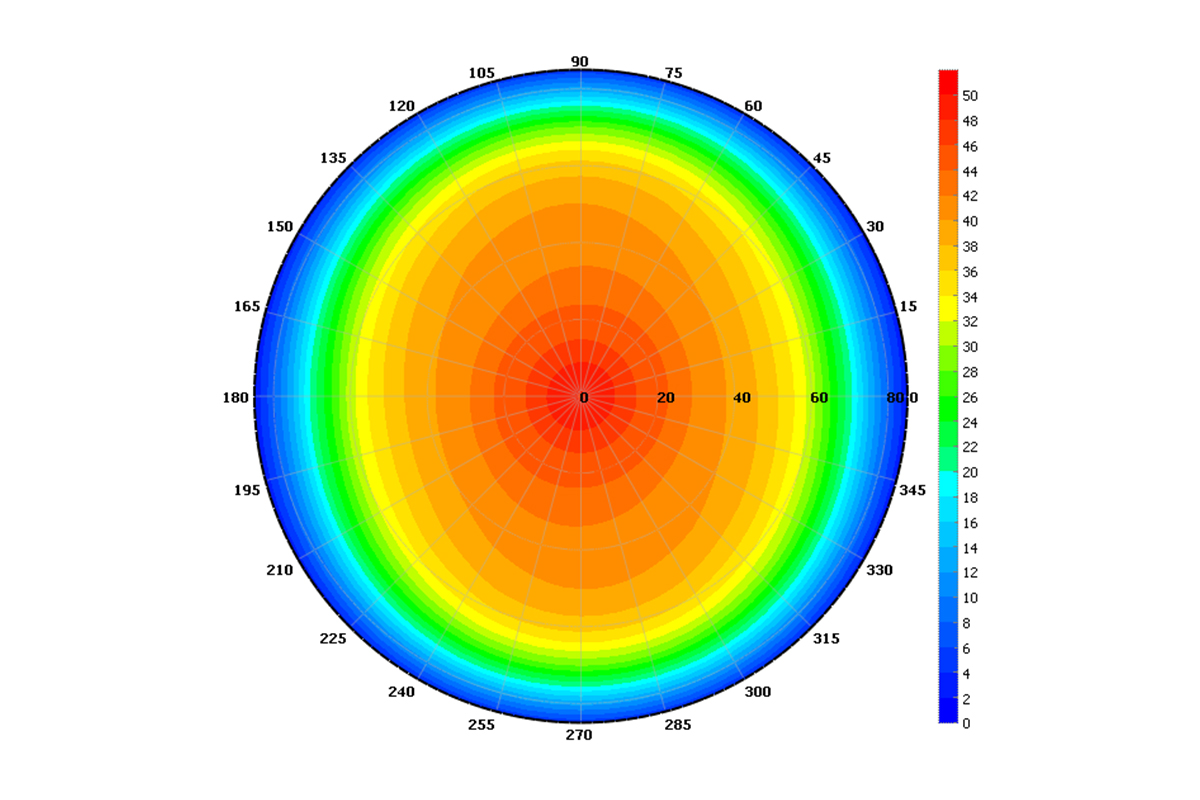

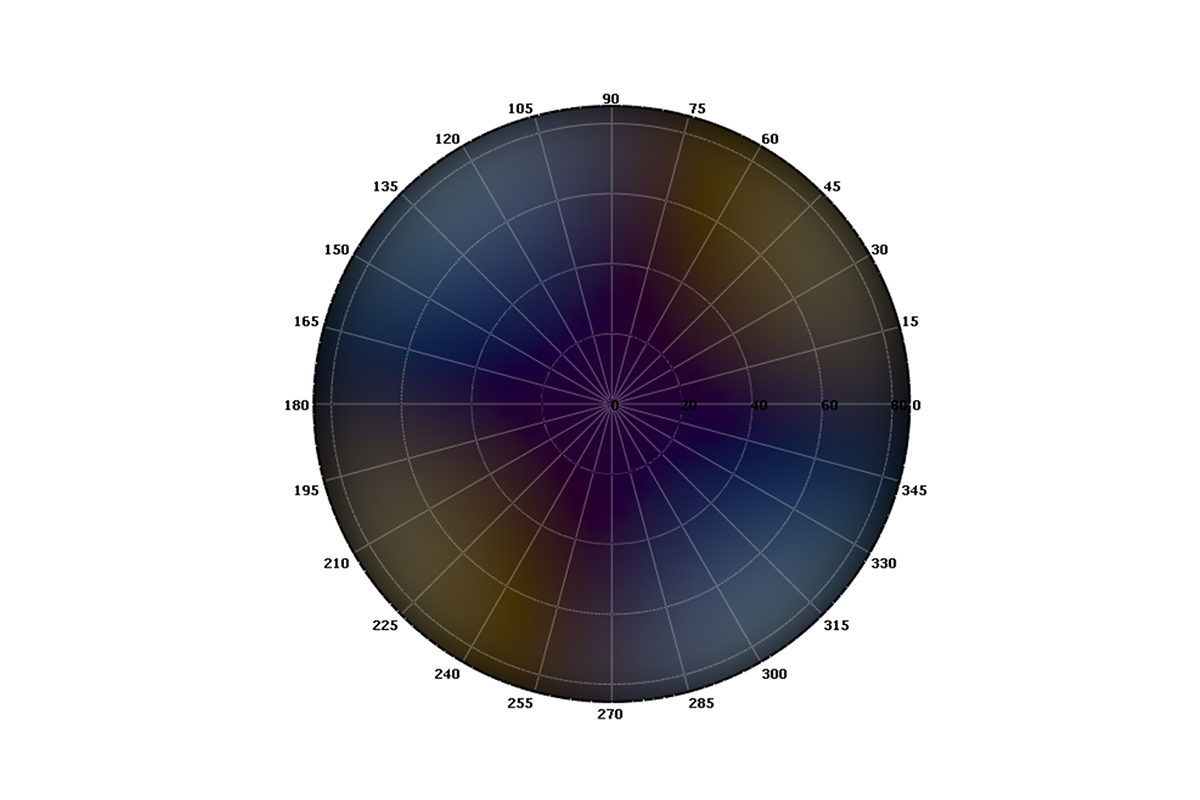

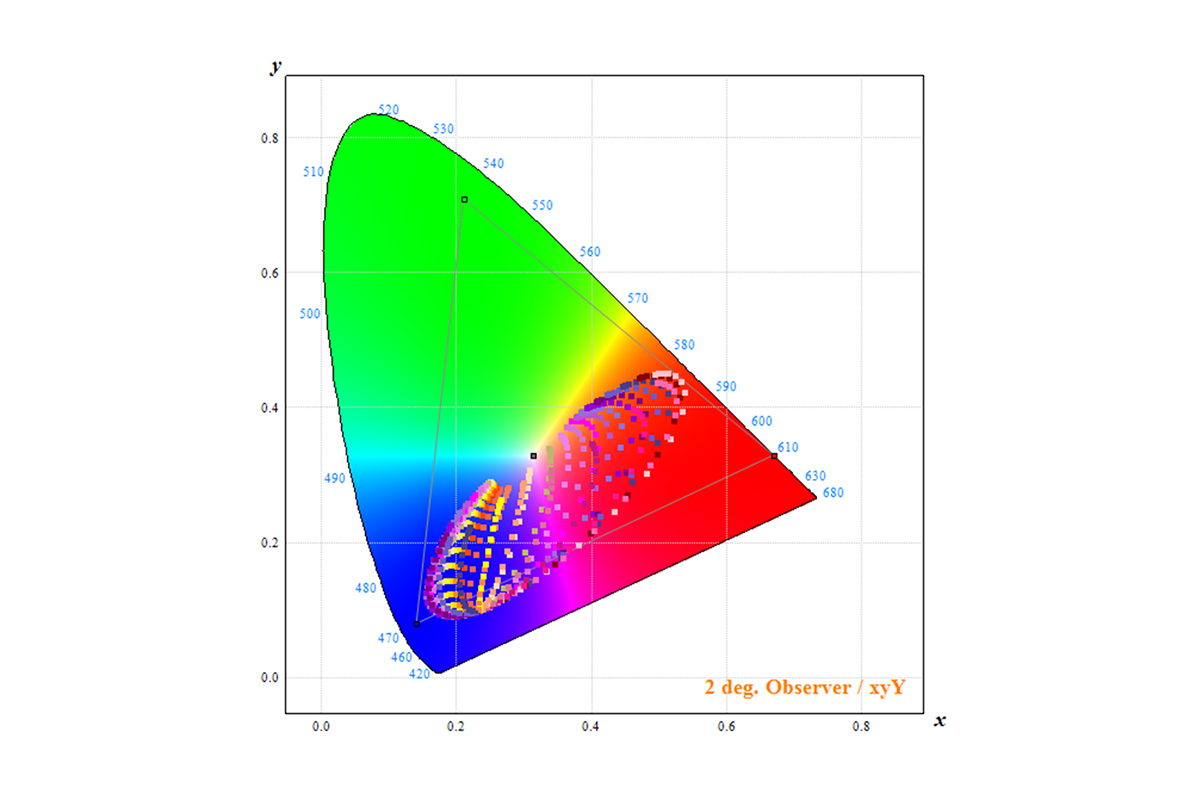

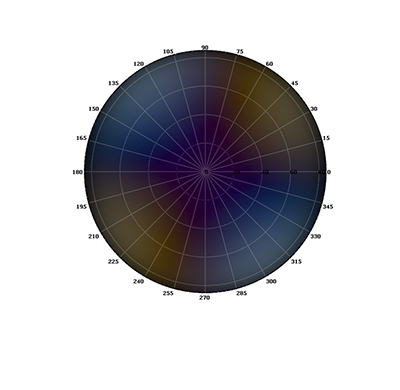

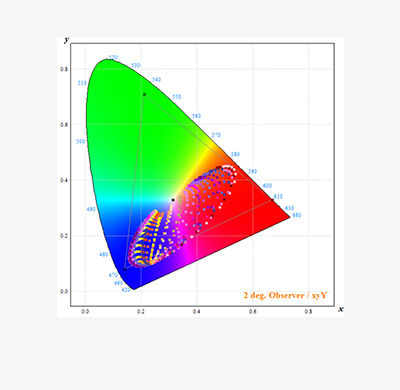

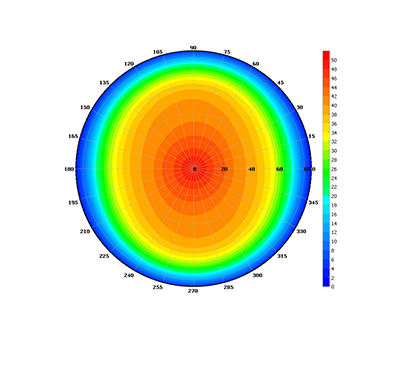

    • 이방성 물질을 포함한 OLED 소자의 다양한 컬러 해석 결과 출력 기능(CIEXYZ / CIELAB / Color Difference / Color contour)

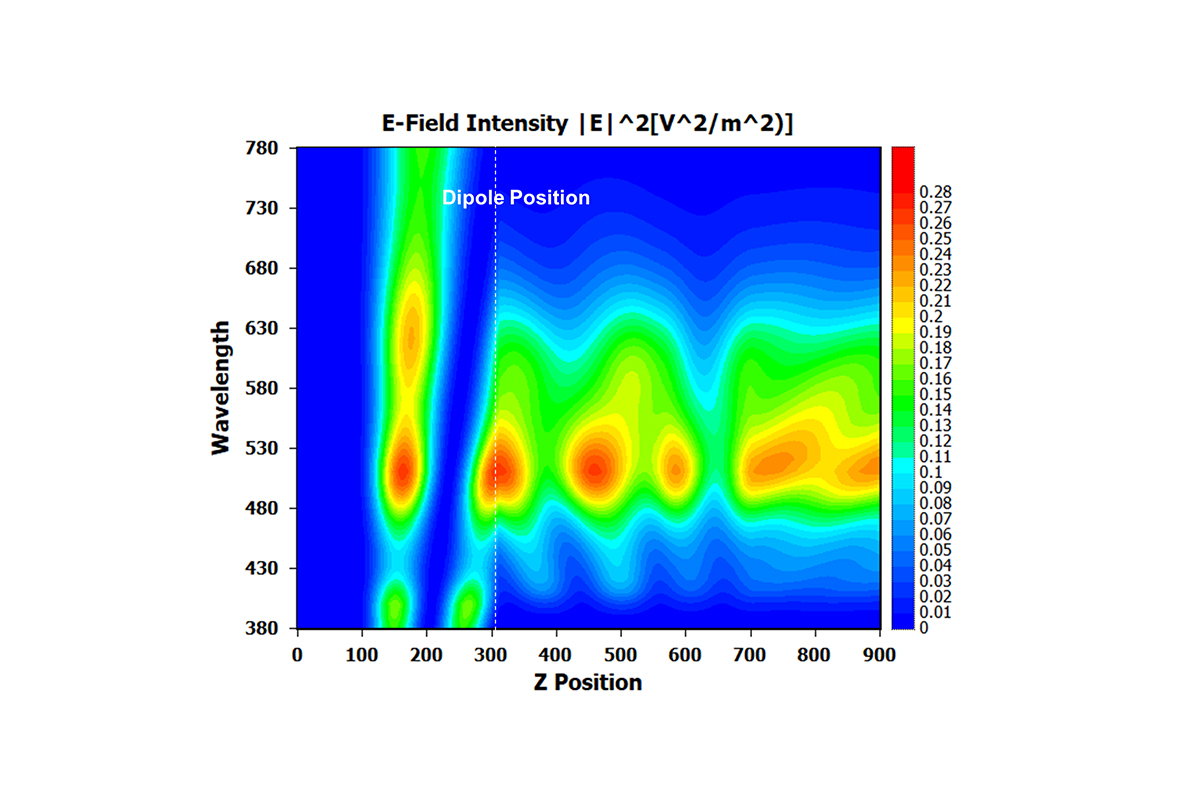

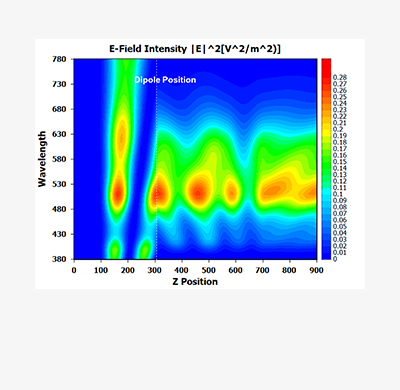

    • 내부 광 에너지 흐름의 계산 수행(E & H field / Optical power / Optical absorption)
    • 발광층(Emitter)에서 특정 편광정의나 쌍극자의 배향 정의와 해석 가능
    • 편광필름이나 보상필름과 같은 이방성 고려한 발광효율 시뮬레이션
    • 배면광원과 외부광원을 고려한 투과〮반사 시뮬레이션
    • 다층 EML을 가지는 탠덤 구조의 OLED 소자 해석

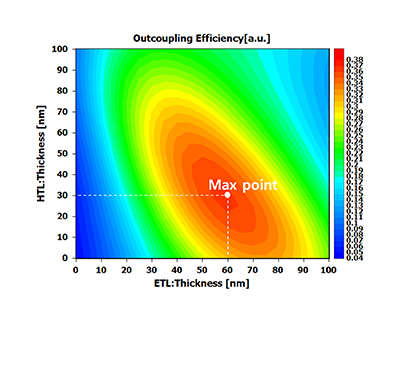

    • OLED 소자의 Modal 해석, 광추출 효율(outcoupling efficiency) 해석, 광 에너지 소비 분포(dissipated power)

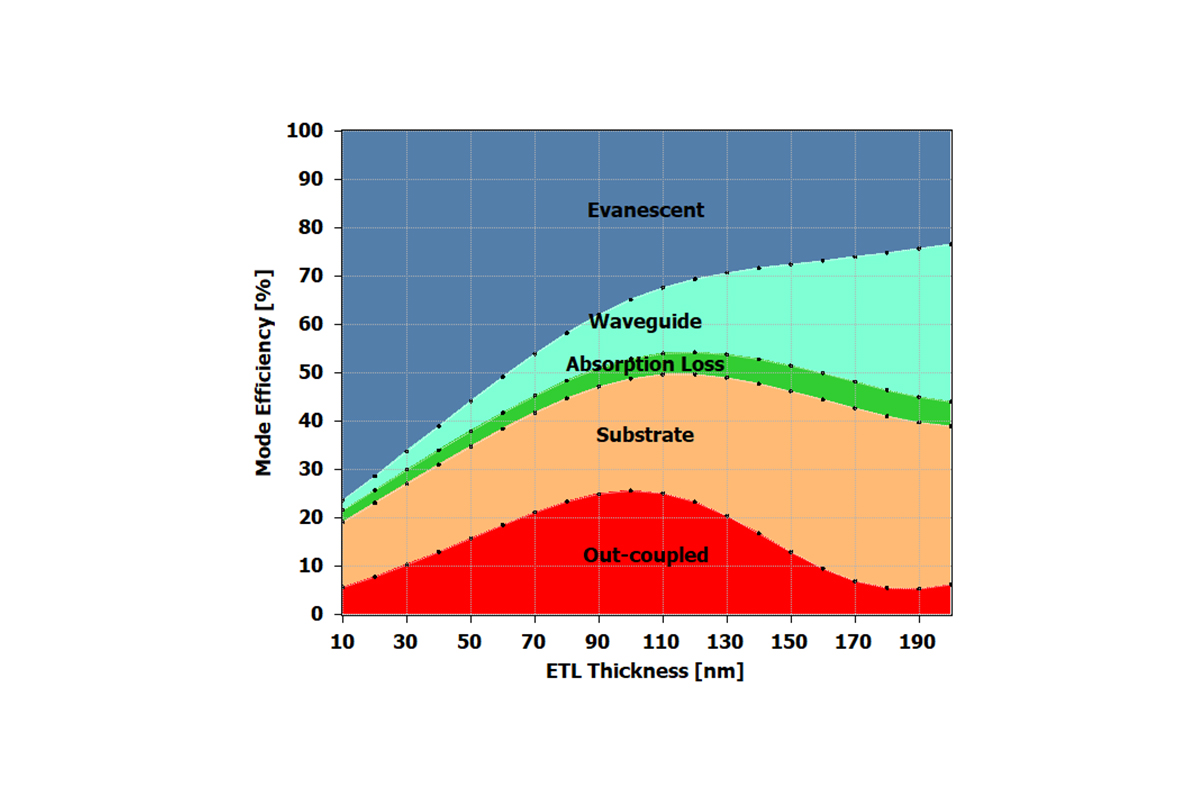

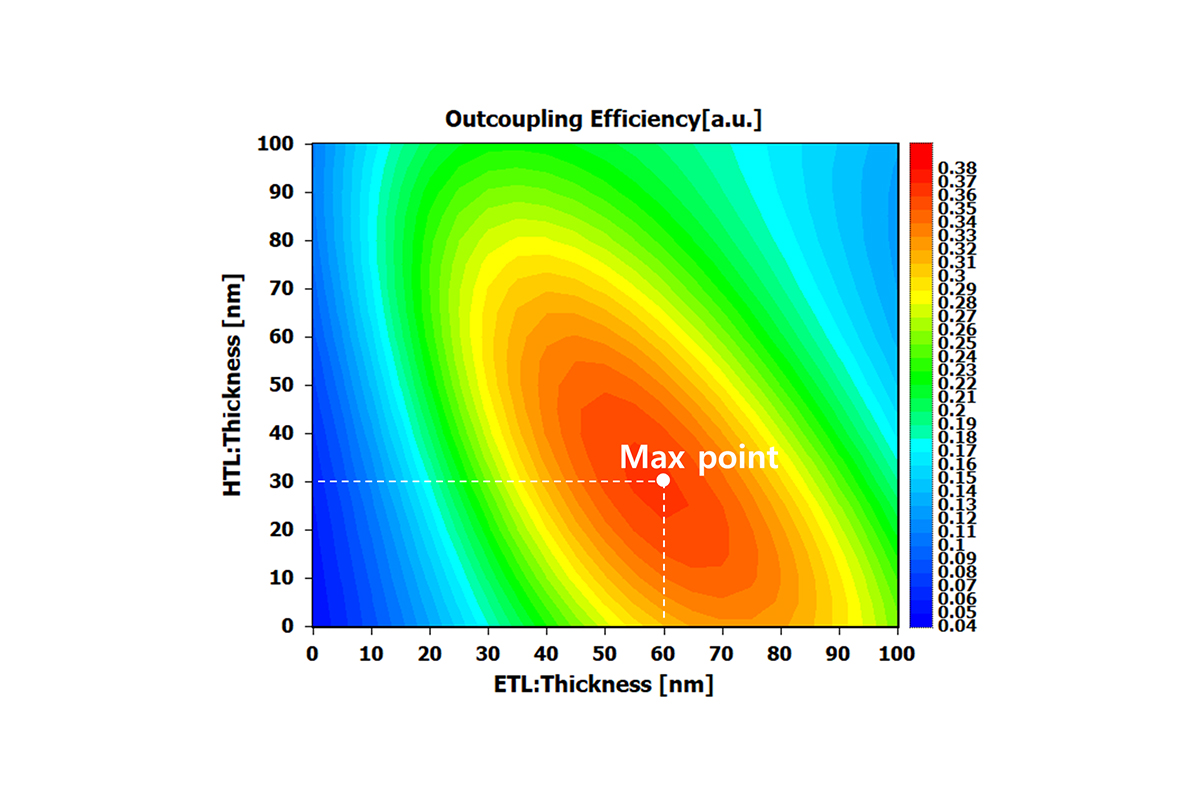

    OLED 소자의 재료와 적층 구조를 고려한 모드별 해석(modal analysis), 광추출 효율(outcoupling efficiency), 광 소비 에너지 분포(dissipated power)의 시뮬레이션을 수행합니다. 재료의 이방성을 고려한 편광해석 뿐만 아니라 OLED 소자의 컬러 해석결과까지 제공합니다.
